CAD控件界面上所有元素都可以控制显示或隐藏，下面逐一介绍,控件界面上的元素位置如下图：

隐藏或显示接口

显示或隐藏所有工具条：

显示或隐藏指定工具条, 工具条名称会在后面的工具条文件格式中说明。

MxDraw::ShowToolBar 方法

接口：

static BOOL ShowToolBar(IN MXDRAWOCXHANDLE hOcx, IN const CString& sToolBarName, BOOL isShow);

参数：

显示或隐藏工具条上某个按钮

例如VC代码隐藏绘图工具栏上的绘线和绘矩形框按钮：

MxDraw::HideToolBarControl(m_hDrawOcx,_T("绘图工具"),_T("绘线,绘矩形框"));

禁用工具条上某个按钮

例如禁用打印按钮：

MxDraw::EnableToolBarControl(m_hDrawOcx,_T("打印图形"),FALSE);

工具条文件

CAD控件MxDraw52.dll所在目录下，所有的mxt都是工具条定义文件，每个mxt文件就是一个工具条， 如下：

把不需要的工具条文件删除，CAD控件加载时就不会显示该工具条。

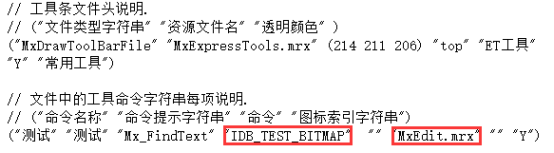

它是文本文件，用记事本打开编辑，格式如下：

“//”是文件中的注释。

文件中第一行是工具条文件头信息，每列内容如下：

如：("MxDrawToolBarFile" "MxDraw.dll" (214 211 206) "top" "常用工具" "Y")

文件中后面每行代表一个工具条按钮。

每列的内容如下：

如：("打开网上dwg文件" "打开网上dwg文件" "_OpenWebDwg" "IDB_OPENWEBDWG_BITMAP" "" "" "" "Y")

命令名称：

"打开网上dwg文件"。

命令提示字符串：

"打开网上dwg文件"。

命令名：

C++使用McEdCommandStack :: addCommand增加，例如下：

acedRegCmds()->addCommand(_T("SysCmd"),

_T("OpenDwg"), _T("OpenDwg"), 1, OpenDwg);

CAD控钮在资源文件中的位图ID：

" IDB_OPENWEBDWG_BITMAP "。

ID类型：

目前CAD控件内部使用，一般为空。

资源文件名：

1.  为空取默认资源文件名，该名称，需要去掉控件版本号如： MxDraw52.dll写成MxDraw.dll,控件会根据具体情况加上这个版本号。

2.  资源文件如是local:开头，表示是一个本地bmp文件,如:取mytoolbar.bmp做工具按钮图标：local:mytoolbar.bmp

3.  资源文件如是web:开头，表示是一个网络服务器上的bmp文件,如:取mytoolbar.bmp做工具按钮图标： web:mytoolbar.bmp

命令ID：

指定菜单点击后响应的命令事件id,如不为空，可以在控件的命令执行事件中响应菜单点击事件: ImplementCommandEvent。

没有命定义时,是否不要加载工具按钮：

"Y"

自定义按钮参考例子：samples\AspNet\AspNet\My-MxDraw-ToolBar.txt。

比如：按钮图标从本地bmp文件加载:

("自定义打文件按钮" "自定义打文件按钮" "Mx_OpenMxg" "" "" " local:mytoolbar.bmp")

比如：按钮图标从服务器bmp文件加载,bmp文件与工具条文件在同一个服务器目录中:

("自定义打文件按钮" "自定义打文件按钮" "Mx_OpenMxg" "" "" "web:mytoolbar.bmp")

从指定文件加载

CAD控件默认是加载CAD控件程所在目录下的所有mxt文件,下面介绍如何显示指定加载工具文件。

C++接口: MXDRAWOCXHANDLE MxDraw::CreateMxDraw第四个参数指定工具条加载文件

显示加载工具条文件

CAD控件支持在需要时，再动态加载工具条文件,接口说明如下：

C++接口: MxDraw::LoadToolBar

例如：

void CTestDlg::OnBnClickedLoadtoolbarButton1()
    {
        CFileDialog openDlg(TRUE,_T("mxt"),NULL,
            OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT,
            _T("mxt(*.mxt) | *.mxt||"),AfxGetApp()->GetMainWnd());
        if(openDlg.DoModal() == IDOK)
        {
            CString sToolBarFilePath = openDlg.GetPathName();
            MxDraw::LoadToolBar(m_hDrawOcx,sToolBarFilePath);
        }
}

显示或隐藏接口

C++接口: MxDraw::ShowMenuBar

菜单栏文件

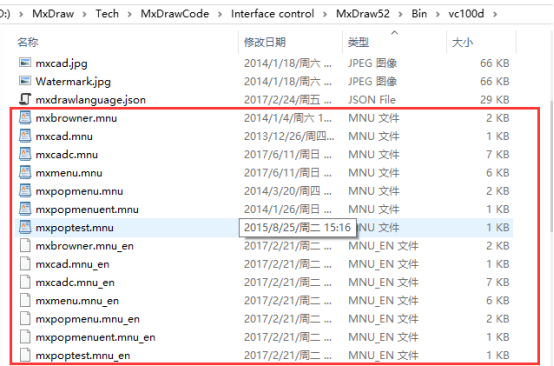

CAD控件MxDraw52.dll所在目录下，所有的mnu文件，都是 菜单定义文件 ，它是文本文件，用记事本打开编辑，格式如下：

文件中第一行是菜单文件头，每列内容如下 ：

“//”是文件中的注释

文件中后面每行代表一个菜单项

"POPMENUS" "文件(&F)",表示一个弹出菜单开始

"POPMENUE" 表示弹出菜单的结束

后面每列的内容如下：

命令名称：

新建(&N)。

点击执行的命令：

C++使用acedRegCmds->addCommand注册命令。

图标索引字符串：

IDB_NEW_BITMAP。

资源文件名：

1.  为空取默认资源文件名，该名称需要去掉控件版本号如：MxDraw52.dll写成MxDraw.dll,控件会根据具体情况加上这个版本号。

2.  资源文件如是local:开头，表示是一个本地bmp文件,如:取mytoolbar.bmp做工具按钮图标：local:mytoolbar.bmp

     比如：菜单图标从本地bmp文件加载:

     "自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "local:mytoolbar.bmp"

3.  资源文件如是web:开头，表示是一个网络服务器上的bmp文件,如:取mytoolbar.bmp做工具按钮图标： web:mytoolbar.bmp

      比如：菜单图标从服务器bmp文件加载,bmp文件与菜单文件在同一个服务器目录中:

      "自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "web:mytoolbar.bmp"

命令提示字符串：

为空。

命令ID：

指定菜单点击后响应的命令事件id,如不为空，可以在控件的命令执行事件中响应菜单点击事件: ImplementCommandEvent。

ID类型：

目前CAD控件内部使用，一般为空。

比如：菜单图标从本地bmp文件加载:

"自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "local:mytoolbar.bmp"

比如：菜单图标从服务器bmp文件加载,bmp文件与菜单文件在同一个服务器目录中:

"自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "web:mytoolbar.bmp"

从指定菜单文件加载

C++接口: MXDRAWOCXHANDLE MxDraw::CreateMxDraw第五个参数表示菜单加载文件

重新从文件加载菜单接口：

禁用或启用菜单项

MxDraw::EnableMenuBarControl方法

激活或禁用菜单项奖条上的按钮，说明如下：

显示或隐藏菜单项

右键弹出菜单

CAD控件支持鼠标右键弹出菜单，菜单的文件格式和前面的主菜单文件格式一样。

显示或隐藏接口：

C++: MxDraw::ShowRulerWindow

显示或隐藏接口：

C++: MxDraw::ShowPropertyEditWindow

属性栏功能，默认是没有启用的，需要在CAD控件启动时初始化启用。

C++: MxDraw::EnablePropertyEditWindow

例如，在App::InitInstance中启用

BOOL CTestDlgApp::InitInstance()
{

// …
MxDraw::InitMxDraw(true,_T("MxDraw-Edit.ini"));
MxDraw::SetTheme(MxDraw::themeWhidbey);
MxDraw::EnableUndo(true);
MxDraw::EnableOleShow(true);
MxDraw::EnableViewModifyNotify(true);
MxDraw::EnableDeskCommandWindow(true);
MxDraw::ShowCommandWindow(NULL,TRUE);

MxDraw::EnablePropertyEditWindow(true);
//…
}

显示或隐藏接口：

显示或隐藏接口：

显示或隐藏接口：

显示进度条

C++接口：

状态栏上按钮调用

参考“ 梦想CAD控件20-常用系统变量说明.doc ”文档，状态栏上的捕捉，正交等功能如何在自己的程序中设置。

状态栏的梦想Logo

CAD控件试用版本程序，总是会显示该Logo,正式程序就会自动去掉该Logo。

设置视区背景色

设置视区背景色为渐变色

设置背景为渐变色填充，RGB是填充的渐变色，标记为 0,不使用渐变填充颜色,1使用渐变填充颜色。

绘光栅图到背景

参考说明如下：

// Summary:
//   把一个光栅图打开，做背景.
// Parameters:
//   hOcx            - 控件句柄
//  luPt             -    光栅图显示的在控件视区显示的左上角位置，视区窗口坐标。
//在居中显示时，luPt.x表示左右空白距离，luPt.y表示上下空白距离
//  pszFile-    DWG\BMP\JPG文件路径,支持http路径，文件件名为空时，清空背景文件
//  iTransparen        - 表示透明显示的，透明度，取值在 0~100,
//  pos                - 背景图片是否居中显示，还是左上角定位
// Returns:
//   成功能返回true
// -------------------------------------------------------------------------
static BOOL OpenBackgroundImageFile(IN MXDRAWOCXHANDLE hOcx,
IN CPoint luPt,IN LPCTSTR pszFile,IN int iTransparen = 50,
IN MxDraw::ImagePos pos = kAutoCenter,IN BOOL isAutoUpdisplay = TRUE);

把DWG文件当着背景导入

把一个dwg文件，或者图像文件当着一个背景导入，参考说明如下：

对象夹点显示颜色

设置光标线显示长度：

设置为0表示无限长:CursorLong= 0,默认值为30。

设置光标矩形框大小：

默认值为6 ,单位是屏幕像素大小。

自定义设置光标

C++接口,该函数有三个重载，从光标文件(cur)加载光标，从光标资源中加载，设置内置光标 MxDraw::SetCursor 。

得到光标函数，用于备份光标，在需要时恢复光标 MxDraw::GetCursor 。

设置默认缺省时光标

void CMxDrawXCtrl::SetUseArrowCursor(VARIANT_BOOL newVal)
{
AFX_MANAGE_STATE(AfxGetStaticModuleState());
m_UseArrowCursor = (newVal != VARIANT_FALSE);
if(m_UseArrowCursor)
{
MxDraw::SetDefaultCursor(::LoadCursor(NULL, IDC_ARROW),m_hDrawOcx);
}
else
{
MxDraw::SetDefaultCursor(NULL,m_hDrawOcx);
}
SetModifiedFlag();
}

光标位置

返回光标位置 文档坐标。

设置光标位置.pos是文档坐标。

显示或隐藏接口：

浏览模式下，CAD控件会自动加载CAD控件程序目录下的ViewRes目录的工具条文件，并禁用夹点编辑和选择功能。

启用接口：

例如C++调用COM接口:

 void CTestVc2005Dlg::OnBnClickedBrownerButton()
            {
                // TODO: 在此添加控件通知处理程序代码
                static BOOL isBrowner = TRUE;
                m_ocx.SetBrowseMode(isBrowner);
                m_ocx.SetShowMenuBar(!isBrowner);
                m_ocx.SetShowCommandWindow(!isBrowner);
                isBrowner = !isBrowner;
            }

CAD控件具有鼠标停在一个对象上，然后自动弹出一个提示信息窗口的功能，效果如下：

McEdInputPointMonitor::MonitorInputPointToolTip方法

接口：

virtual Mcad::ErrorStatus MonitorInputPointToolTip(IN const McDbObjectIdArray& pickedEntities, IN const McGePoint3d& pickedPoint, IN CString& sNewToolTipString);

参数：

参考例子：MxDraw5.2\samples\Edit\Edit.sln中 InputPointMonitor.cpp 文件。代码如下：

Mcad::ErrorStatus CInputPointMonitor::MonitorInputPointToolTip(IN const McDbObjectIdArray& pickedEntities,
   IN const McGePoint3d& pickedPoint,
   IN CString& sNewToolTipString
   )
{
if(!pickedEntities.isEmpty())
{
AcDbObjectId entId = pickedEntities[0];
AcDbObjectPointer<AcDbEntity> spEnt(entId,AcDb::kForRead);
if(spEnt.openStatus() == Acad::eOk)
{
CString sClassName = spEnt->isA()->name();

AcDbHandle handle;
spEnt->getAcDbHandle(handle);
TCHAR szHandle[256];
handle.getIntoAsciiBuffer(szHandle);

CString sLayerName;
{
AcDbObjectPointer<AcDbLayerTableRecord> spLayerTableRec(spEnt->layerId(),AcDb::kForRead);
if(spLayerTableRec.openStatus() == Acad::eOk)
{
LPCTSTR pszLayerName = NULL;
spLayerTableRec->getName(pszLayerName);
sLayerName = pszLayerName;
}
}

sNewToolTipString.Format(_T("类名:%s,层名:%s,名柄:%s"),sClassName,sLayerName,szHandle);
}
}
return Mcad::eOk;
}

下载地址：

http://www.mxcad.net:2080/cpp/Interface control.zip

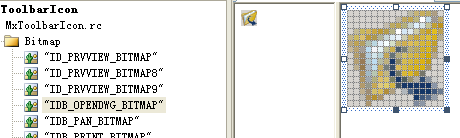

打开控件下的MxEdit.sln,在资源视图下添加一个bitmap资源，将ID使用双引号包含，双击该资源，在位图编辑器中进行如下设置：

将要添加的位图复制进该资源，然后编译，编译之后会有BUG，需要重复上述步骤，再次编译，在输出的目标目录下（在工具文件(后缀为mxt)或菜单文件（后缀为mnu）添加一个按钮）

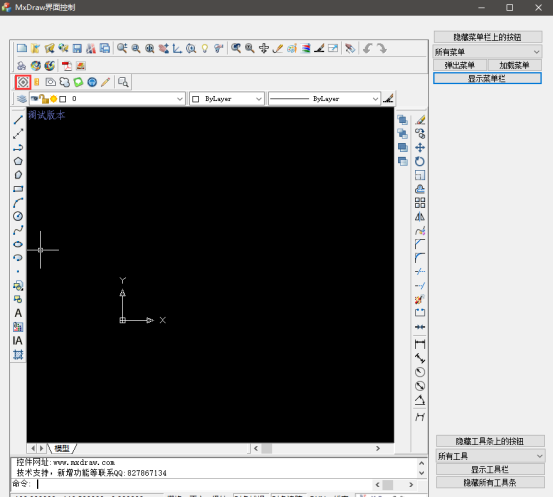

启动我们的演示工程，运行效果如下：

对于此演示，在此文档的同级目录下，在“添加自己的图标.mp4”中进行了演示。

显示隐藏工具条的接口如下：

        // -------------------------------------------------------------------------
	// Summary:
	// 		隐藏或显示工具条上的按钮
	// Parameters:
	// 		hOcx			- 控件窗口名柄
	//		sToolBarName	- 工条名称
	//		sControlName	- 按钮名称,多个按钮名称，可以用逗号分隔开,为空，隐藏或显示所有按钮
	//		isHide          - 是否隐藏按钮
	//		isAutoRecalcLayout- 是否自动重新布局窗口上的工具条。
	// Returns:
	// 		成功返回TRUE
	// Remarks:
	// 		例如:VC代码,隐藏绘图工具栏上的绘线和绘矩形框按钮。
	// 		<code>
	// 				MxDraw::HideToolBarControl(m_hDrawOcx,_T("绘图工具"),_T("绘线,绘矩形框"));
	// 		</code>
	// -------------------------------------------------------------------------
	static BOOL  HideToolBarControl(IN MXDRAWOCXHANDLE hOcx,
		IN LPCTSTR pszToolBarName,
		IN LPCTSTR pszControlName = NULL,
		IN BOOL isHide = TRUE ,
		IN BOOL isAutoRecalcLayout = TRUE);

调用实例：

MxDraw::HideToolBarControl(MxDraw::GetCurOcxHandle(), L"ET工具", L"测距");

上段代码即为：隐藏ET工具条上的测距按钮

显示/隐藏工具栏的调用接口如下：

	// -------------------------------------------------------------------------
	// Summary:
	// 		是否显示工具条
	// Parameters:
	// 		hOcx				-		控件句柄
	//		isShow				-		为TRUE显示所有工具条，否则隐藏所有工具条
	// Remarks:
	// 		隐藏或显示所有工具条
	// -------------------------------------------------------------------------
	static void ShowToolBars(IN MXDRAWOCXHANDLE hOcx,BOOL isShow);

调用实例：

		MxDraw::ShowToolBars(
			MxDraw::GetCurOcxHandle(),
			TRUE
		);

上段代码即为：显示所有工具条

或使用如下调用：

MxDraw::ShowToolBars(
    MxDraw::GetCurOcxHandle(),
    L"浏览",
    TRUE
);

上段代码即为：显示“浏览”工具条

CAD控件已有如下默认的工具条：

ET工具、编辑工具、特性、绘图工具、常用工具、浏览；

显示/隐藏按钮的调用接口如下：

	// -------------------------------------------------------------------------
	// Summary:
	// 		隐藏或显示工具条上的按钮
	// Parameters:
	// 		hOcx			- 控件窗口名柄
	//		sControlName	- 按钮名称,多个按钮名称，可以用逗号分隔开,为空，隐藏或显示所有按钮
	//		isHide          - 是否隐藏按钮
	// Returns:
	// 		成功返回TRUE
	// -------------------------------------------------------------------------
	static BOOL  HideMenuBarControl(IN MXDRAWOCXHANDLE hOcx,
		IN LPCTSTR pszControlName = NULL,
		IN BOOL isHide = TRUE) ;

调用实例：

	MxDraw::HideMenuBarControl(MxDraw::GetCurOcxHandle(), L"新建(&N)");

上段代码即为：隐藏“新建（&N）”按钮

显示/隐藏菜单栏的调用接口如下：

	// -------------------------------------------------------------------------
	// Summary:
	// 		是否显示菜单条，默认显示.
	// Parameters:
	//		hOcx                 -	控件句柄
	//		isShow               -  为TRUE显示，否则隐藏
	// -------------------------------------------------------------------------
	static void ShowMenuBar(IN MXDRAWOCXHANDLE hOcx,BOOL isShow);

调用实例：

		MxDraw::ShowMenuBar(
			MxDraw::GetCurOcxHandle(),
			FALSE
		);

加载菜单的调用接口如下：

	// -------------------------------------------------------------------------
	// Summary:
	// 		重新从一个菜单文件加载菜单.
	// Parameters:
	//		hOcx                 -	控件句柄,不能为空
	//		sMenuFile			   - 需要重新加载的菜单文件。
	// Returns:
	// 		成功返回TRUE
	// -------------------------------------------------------------------------
	static BOOL ReLoadMenu(IN MXDRAWOCXHANDLE hOcx,const CString& sMenuFile);

弹出菜单的调用接口如下：

	// -------------------------------------------------------------------------
	// Summary:
	// 		执行一个命令
	// Parameters:
	// 		hOcx               -	控件句柄
	// 		pszExecute         -	命令名
	// 		bActivate          -    暂没使用，取默认值
	// 		bWrapUpInactiveDoc -	暂没使用，取默认值
	// 		bEchoString        -    是否在命令行显示提示
	//		pParam             -    命令参数，用户不需要自己释放
	//		bFunCall		   -    是否直接调用命令函数。
	// Remarks:
	// 		执行一个命令，与McApDocManager:: sendStringToExecute函数一样
	// 		例如:如下执行打开文件命令代码：
	// 		<code>
	// 			acDocManager->sendStringToExecute(MxDraw::GetDatabase(m_hDrawOcx)->GetDocument()
	// 				,_T("OpenDwg") );
	// 		</code>
	// -------------------------------------------------------------------------
	static bool SendStringToExecute(MXDRAWOCXHANDLE hOcx,
		LPCTSTR pszExecute,
		bool bActivate = true,
		bool bWrapUpInactiveDoc = false,
		bool bEchoString = true,
	   struct resbuf* pParam = NULL,
		bool bFunCall = false);

对于以上两个调用接口所需使用的菜单文件，我们在控件的Bin目录下即可找到

修改程序代码，增加一个命令函数并导出这个命令。例如：

acedRegCmds()->addCommand(_T("SysCmd"), _T("InsertBlock"), _T("InsertBlock"), 1, InsertBlock);

修改工程MxToolbarIcon.sln,增加一个该命令按钮图标：

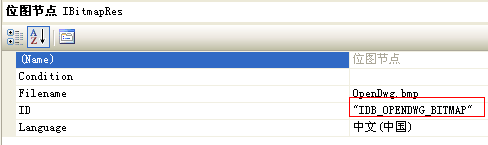

注意，位图的ID需要用引号引起来，来代表位图的ID是个字符串。如下：

修改MxDraw-ToolBar.mxt文件，把：

// 工具条文件头说明.
// ("文件类型字符串" "资源文件名" "透明颜色")
("MxDrawToolBarFile" "MxDraw.dll" (214 211 206))

改成：

("MxDrawToolBarFile" "MxToolbarIcon.dll" (214 211 206))

然后，在这个文件中增一个自己命令的按钮。如下：

("插入图块" "插入图块" "InsertBlock" "IDB_PRINT_BITMAP")

效果如下，后面多了一个按钮了。

注意：最后，要把MxToolbarIcon.sln编译的DLL放在CAD控件程序相同的目录下。
