简介

在CAD操作过程中,我们在设计绘图时,光栅图像也就是我们常说的图片,应用非常广泛,在CAD中可以直接插入光栅图像,并且可以对光栅图像进行裁剪、透明度调整等一些操作,在网页可以快速实现我们所需功能,点击此处在线演示


视频如下:

设置背景图片

把图片作为背景图片可见但是不能编辑操作。


主要用到函数说明:


_DMxDrawX::DrawImageToBackground


绘光栅图到背景。详细说明如下:


参数说明

BSTR sFileName

光栅图文件.DWGBMPJPG文件路径

LONG lLeftUpX

栅图显示的在控件视区显示的左上角位置X,视区窗口坐标

LONG lLeftUpY

栅图显示的在控件视区显示的左上角位置Y,视区窗口坐标


js中实现代码说明:


function BackGroundImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    alert(sImageFile);
    // 绘图制一个图象标记对象
    //参数一为光栅图文件.DWGBMPJPG文件路径;参数二为栅图显示的在控件视区显示的左上角位置X,视区窗口坐标 ;
    // 参数三为栅图显示的在控件视区显示的左上角位置Y,视区窗口坐标 ;
    mxOcx.DrawImageToBackground(sImageFile,frstPt.x, frstPt.y );
}


效果展示:


在兼容模式下打开网页(谷歌支持4.5前的版本,火狐最新版本不支持),运行控件。效果如下:




通过点击插入背景图片按钮,触发BackGroundImage()事件,将在js中设置好的图片插入到CAD控件视区中,背景图片可见不可操作。如下图所示:



插入图片

在CAD设计绘图时,需要插入外部图片,可以设置图片的缩放比例、旋转角度、图片显示文件名等属性。


主要用到函数说明:


_DMxDrawX::DrawImageMark


绘图制一个图象标记对象。详细说明如下:


参数说明

DOUBLE dPosX

绘制位置,是图片的中心点X

DOUBLE dPosY

绘制位置,是图片的中心点y

DOUBLE dScale

缩放比例,如果输入负数时,表示图片随视区大小缩放,负数的决对值表示图片的高度,图片宽度自动计算

DOUBLE dAng

图片旋转角度

BSTR pszFileName

图片显示文件名

BSTR pszTwinkeImageFiles

闪烁时使用的ImageFile.,设置该文件后,调用MxDraw::TwinkeEnt后将交替闪烁显示。 可以同时设置多个闪烁文件,文件间用逗号隔开,比如: 1.jgp,2.jpg,3.jpg

VARIANT_BOOL isSaveData

图片数据,是否随图保存


js中实现代码说明:


function InsertImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    alert(sImageFile);
    // 绘图制一个图象标记对象
    //参数一为绘制位置,是图片的中心点X ;参数二为绘制位置,是图片的中心点Y;参数三为缩放比例;参数四为旋转角度;
    //参数五为图片显示文件名;参数六为闪烁文件设置;参数七为图片数据是否随图保存
    mxOcx.DrawImageMark(frstPt.x, frstPt.y, -100.0, 0.0, sImageFile, "", false);
}


效果展示:


用户可以通过点击插入图片按钮,将在js代码中设置的图片插入到CAD控件视区的任何位置。如下图所示:



替换图片

主要用到函数说明:


IMxDrawImageMark::ImageFile


图片文件路径。


js中实现代码说明:


function ModifyImage() {
    // 新建一个COM组件对象
    var selEnt = mxOcx.NewComObject("IMxDrawUiPrEntity");
    selEnt.message = "选择图像对象";
    if(selEnt.go() != 1)
        return;
    var image = selEnt.Entity();
    if(image == null)
        return;
    if (image.ObjectName != "McDbMxImageMark") {
        alert("选择对象不是图像")
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxdraw.png";
    //替换目标文件
    image.ImageFile = sImageFile;
}


效果展示:


用户可以通过点击替换图片按钮,将在js代码中设置的图片替换为之前的图片。如下图所示:




用户在替换时,应选取图片进行替换,如果不是选取的图片,则会弹出选择对象不是图像提示。如下图所示:



旋转图片

主要用到函数说明:


_DMxDrawX::ZoomAll


把当前图形中的所有实体都放到视区中。


_DMxDrawX::NewPoint


新创建IMxDrawPoint对象。


IMxDrawEntity::Rotate


旋转一个对象。详细说明如下:


参数 说明

[in] IMxDrawPoint* basePoint

旋转基点

[in] DOUBLE dRotationAngle

旋转角度


js中实现代码说明:


function RotateImage() {
    // 新建一个COM组件对象
    var selEnt = mxOcx.NewComObject("IMxDrawUiPrEntity");
    selEnt.message = "选择图像对象";
    if(selEnt.go() != 1)
        return;
    var image = selEnt.Entity();
    if(image == null)
        return;
    if (image.ObjectName != "McDbMxImageMark") {
        alert("选择对象不是图像")
        return;
    }
    //新创建IMxDrawPoint对象
    var point = mxOcx.NewPoint();
    point.x = 10;
    point.y = 10;
    //旋转一个对象,参数一为旋转基点,参数二为旋转角度
    image.Rotate(point, 45 * 3.14159265 / 180.0);
    mxOcx.ZoomAll();

}


效果展示:


用户可以通过点击旋转图片按钮,选取需要旋转的图片对象,将触发RotateImage()事件,选取的图片对象将旋转在js中设置好的角度。如下图所示:



保存为各种格式

主要用到函数说明:


_DMxDrawX::SaveDwgFile


保存当前图。详细说明如下:


参数说明

BSTR pFileName

保存的DWG文件绝对路径,如果扩展名为DXF文件,则保存为DXF文件. 扩展名为DWF文件,则保存为DWF文件, 扩展名为PDF文件,则保存为PDF文件,默认宽高210,297 扩展名为JPG文件,则保存为JPG文件,默认宽高1000,1000 扩展名为BMP文件,则保存为BMP文件,默认宽高1000,1000


js中实现代码说明:


function SaveJpg() {
   //参数一为名称;参数二为宽度;参数三为高度;参数四为颜色
   mxOcx.SaveJpgFile("c:\\tmp2.jpg",300,300,0);
   alert("略缩图已经保存到C:\\tmp2.jpg");
}
function savedxf() {

   mxOcx.SaveDwgFile("c:\\tmp.dxf");
   alert("dxf文件已经保存到C:\\tmp.dxf");
}
function savepdf() {

   mxOcx.SaveDwgFile("c:\\tmp.pdf");
   alert("pdf文件已经保存到C:\\tmp.pdf");
}function savedwf() {

   mxOcx.SaveDwgFile("c:\\tmp.dwf");
   alert("dwf文件已经保存到C:\\tmp.dwf");
}
//保存为加密文件
function saveEncryptionDWG() {
   //保存为加密文件,文件路径与文件名有用户设置
   var ret = mxOcx.Call("MxET_SaveEncryptionDWG", "c:\\TmpEncryption.dwg");
   if(ret.AtString(0) == "Ok")
   {
       alert("加密文件已经成功保存到C:\\TmpEncryption.dwg");
   }
   else
   {
       alert("保存失败");
   }
   ret = null;
   CollectGarbage();
}
//打开加密文件
function openEncryptionDWG() {
   //打开加密文件,文件路径与文件名有用户设置
   var ret =mxOcx.Call("MxET_OpenEncryptionDWG", "c:\\TmpEncryption.dwg");
   if(ret.AtString(0) == "Ok")
   {
       alert("加密文件已经成功打开");
   }
   else
   {
       alert("打开失败");
   }
   ret = null;
   CollectGarbage();

}
设置水印

主要用到函数说明:


_DMxDrawX::Watermark


设置控件水印图片显示,字符串用逗号隔开,分为: “文件名,透明度,x方向距离,y方向距离,是否居中”, 是否居中0代表在上角定位,1表示自动居中.默认为居中,透明度为50。


_DMxDrawX::ViewColor


控件视区的背景颜色。


js中实现代码说明:


//设置水印
//首先定义iShowWatermark为false
var iShowWatermark = false;
function ShowWatermark() {
    //若是有水印,点击按钮水印不显示,反之,则反
    iShowWatermark = !iShowWatermark;
    if (iShowWatermark) {
        //设置控件水印图片显示,字符串用逗号隔开,分为: “文件名,透明度,x方向距离,
        // y方向距离,是否居中”, 是否居中0代表在上角定位,1表示自动居中.默认为居中,透明度为50.
        // GetOcxAppPath为控件程序在磁盘的文件路径
        mxOcx.Watermark = mxOcx.GetOcxAppPath() + "\\Watermark.png" + ",20,5,5,1";
        // 背景色改成白色(用户可以根据需要改变背景色)
        mxOcx.ViewColor = 16777215;
    }
    else {
        mxOcx.Watermark = "";
        // 背景色改成白色(用户可以根据需要改变背景色)
        mxOcx.ViewColor = 0;
    }
}


效果展示:


用户可以通过点击设置水印按钮设置水印到CAD控件视区中(用户可以选取所需水印图片,此教程示例选取本公司水印)。如下图所示:



制作动画

主要用到函数说明:


_DMxDrawX::DrawImageMark


绘图制一个图象标记对象。详细说明如下:


参数说明

BSTR pszName

图层名

DOUBLE dPosX

绘制位置,是图片的中心点X

DOUBLE dPosY

绘制位置,是图片的中心点y

DOUBLE dScale

缩放比例,如果输入负数时,表示图片随视区大小缩放,负数的决对值表示图片的高度,图片宽度自动计算

DOUBLE dAng

图片旋转角度

BSTR pszFileName

图片显示文件名

BSTR pszTwinkeImageFiles

闪烁时使用的ImageFile.,设置该文件后,调用MxDraw::TwinkeEnt后将交替闪烁显示。 可以同时设置多个闪烁文件,文件间用逗号隔开,比如: 1.jgp,2.jpg,3.jpg

VARIANT_BOOL isSaveData

图片数据,是否随图保存


MxDraw::TwinkeEnt


闪烁实体。详细说明如下:


参数说明

McDbObjectId id

被闪烁的实体对象id

long lCount = -1

闪烁次数,默认为-1表示不限闪烁次数


js中实现代码说明:


function  DrawGif()
{
    //新建一个COM组件对象 参数为COM组件类名
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    //控件程序在磁盘的文件路径
    var sImageFile1 = mxOcx.GetOcxAppPath() + "\\1.png";
    var sImageFile2 = mxOcx.GetOcxAppPath() + "\\2.png";
    var sImageFile3 = mxOcx.GetOcxAppPath() + "\\3.png";
    // 绘图制一个图象标记对象
    //参数一为绘制位置,是图片的中心点X ;参数二为绘制位置,是图片的中心点Y;参数三为缩放比例;参数四为旋转角度;
    //参数五为图片显示文件名;参数六为闪烁文件设置;参数七为图片数据是否随图保存
    var lId = mxOcx.DrawImageMark(frstPt.x, frstPt.y, -20, 0, sImageFile1,
        sImageFile1 + "," + sImageFile2 + "," + sImageFile3, true);
    //闪烁实体
    //参数一为被闪烁的实体对象id;参数二为闪烁次数,默认为-1表示不限闪烁次数,成功返回true
    mxOcx.TwinkeEnt(lId);
}


效果展示:


用户可以通过点击制作动画按钮,触发DrawGif()事件,将在js代码设置的图片制作成动画显示到控件视区中。如下图所示:



绘制光栅图形

在设计绘图时,绘制光栅图形,可以设置其的缩放比例、旋转角度等属性。


主要用到函数说明:


_DMxDrawX::DrawImage


绘制光栅图形。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

DOUBLE dScale

光栅图形的缩放比例

DOUBLE dAng

旋转角度

BSTR pszFilePath

光栅图的文字路径,支持http://开头的网络路径


js中实现代码说明:


function DrawImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    // 绘图制一个图象标记对象
    //参数一插入点的X坐标;参数二插入点的Y坐标;参数三为光栅图形的缩放比例;参数四为旋转角度;
    //参数五为光栅图的文字路径,支持http://开头的网络路径;
    mxOcx.DrawImage(frstPt.x, frstPt.y, 0.0, 0.0, sImageFile);
    mxOcx.ZoomAll();
}


效果展示:


用户可以通过点击绘制光栅图形按钮,将在js代码中设置的光栅图形插入到CAD控件视区的任何位置,也可以调整其缩放比例。如下图所示:



指定区域绘制一个jpg文件

主要用到函数说明:


_DMxDrawX::DrawToJpg


把指定区域的内容绘制一个jpg文件中。详细说明如下:


参数说明

BSTR sJpgFilePath

Jpg文件名

DOUBLE dLbx

输出范围的左下角坐标X,文档坐标系统

DOUBLE dLby

输出范围的左下角坐标Y,文档坐标系统

DOUBLE dRtx

输出范围的右上角坐标X,文档坐标系统

DOUBLE dRty

输出范围的右上角坐标Y,文档坐标系统

iWidth

位图宽度方向的像素,是-1并iHeight不是-1,由高度和文档高宽算出,否则取系统默认值:1000

iHeight

位图高度方向的像素,是-1并iWidth不是-1, 由高度和文档高宽算出,否则取系统默认值:1000

pBkColor

位图的背影色,如果为NULL,取黑色为背景色


js中实现代码说明:


function UserSaveJpg() {
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");

    getPt.message = "点取范围第一点";

    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    //新创建IMxDrawUtility对象
    var utl = mxOcx.NewUtility();
    //与用户交互得一个矩形框  参数一矩形框一个对角点;参数二命令行提示
    var secondPt = utl.GetCorner(frstPt, "点取范围第二点");
    if (secondPt == null)
        return;
    mxOcx.DrawToJpg("c:\\mxcad.jpg", frstPt.x , frstPt.y,  secondPt.x, secondPt.y, 200, 200, 0);
    alert("图片已经保存");
}


效果展示:


用户可以通过点击指定区域绘制一个jpg文件按钮,选取用户需要的范围保存图片,成功后会弹出成功保存提示框。如下图所示:



textOffsetPosition置为最顶层

js中实现代码说明:


function TextOffsetPosition(){


    var sImageFile1 = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    var lId = mxOcx.DrawImageMark(0, 0, 1, 0, sImageFile1, "", true);
    //mxOcx.TwinkeEnt(lId);
    // 给一个很大的数据,可以代表把它放到最上面去。
    mxOcx.SetEntityDrawOrder(lId,999999);
    var imageMark = mxOcx.ObjectIdToObject(lId);

    var textOffset = mxOcx.NewPoint();
    textOffset.x = 0.0;
    textOffset.y = -70;

    var param = mxOcx.NewResbuf();


    param.AddPoint(textOffset);
    imageMark.SetProp("textOffsetPosition",param);

    imageMark.Text = "合格";
}
Transparent设置图片透明度

js中实现代码说明:


function Transparent() {

    var sImageFile1 = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    var lId = mxOcx.DrawImageMark(0, 0, 1, 0, sImageFile1, "", true);
    // 设置图片的透明度

    var imageMark=mxOcx.ObjectIdToObject(lId);
    var param = mxOcx.NewResbuf();

    param.AddLong(50);
    imageMark.SetProp("setTransparent",param);
    mxOcx.ZoomAll();
    mxOcx.UpdateDisplay();

}
修改属性块文字

js中实现代码说明:


function ModifyBlockAttrib() {
    var ent = mxOcx.GetEntity("选择图面的属性块:");
    if(ent == null)
     {
         return;
     }
     if (ent.ObjectName != "McDbBlockReference") {
        alert("选择的对象不是块引用");
     }

     var blkref = ent;

     if(blkref.AttributeCount == 0)
        alert("图块没有属性");

     //遍历所有属性,修改属性值
     var i = 0;
     for (; i < blkref.AttributeCount; i++) {
        var attrib = blkref.AttributeItem(i);
        attrib.TextString += "<被修改>"
    }
     // 通知块引,它的属性被修改,用于更新显示.
     blkref.AssertWriteEnabled();
}
查找块属性文字

js中实现代码说明:


function FindBlockAttrib()
{
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;

    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'

    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入属性文字", str);

    var txt;

    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }

    var ss = mxOcx.NewSelectionSet();
    var spFilte = mxOcx.NewResbuf();

    // 把块对象,当着过滤条件.
    spFilte.AddStringEx("INSERT", 5020);

    // 得到图上,所有块对象.
    ss.Select2(5, null, null, null, spFilte);


    // 遍历每个块.
    for (var i = 0; i < ss.Count; i++) {
        var ent = ss.Item(i);
        if (ent == null)
            continue;
        if (ent.ObjectName == "McDbBlockReference") {
            var blkref = ent;
            var j = 0;
            for (; j < blkref.AttributeCount; j++) {
                var attrib = blkref.AttributeItem(j);
                if (attrib.TextString == txt) {
                    // 找到块属性。
                    mxOcx.PutEntityInView(ent.ObjectID, 300);

                    var dLen = mxOcx.ViewLongToDocCoord(80);

                    // 绘制一个标记圆.
                    mxOcx.DrawVectorCircle(ent.Position.x,
                ent.Position.y,
                 dLen, 65280);
                    return;
                }
            }
        }
        ent = null;
    }


    alert("没有找到块属性文字");



    // 在这里必须显示释放控件的COM对象指针.
    ss = null;
    spFilte = null;
    CollectGarbage();
}
制作简单动画

主要用到函数说明:


IMxDrawEntity::Rotate


旋转一个对象。详细说明如下:


参数 说明

[in] IMxDrawPoint* basePoint

旋转基点

[in] DOUBLE dRotationAngle

旋转角度


IMxDrawAnimation::GetAnimationEntity2


得到动画临时对象.如果对象没有被初始成动画状态,返回为 NULL。详细说明如下:


参数 说明

[in] BSTR pszHandle

动画对象句柄


js中实现代码说明:


     function InitDraw() {
        draw = document.getElementById("MxDrawXCtrl");
  draw.ImplementCommandEventFun = function DoCommandEventFunc(iCmd) {
        if (iCmd == 1) {
             // 启动时打开文件
             draw.OpenDwgFile(draw.GetOcxAppPath() + "\\Blk\\animation.dwg");
             var animation = draw.NewComObject("IMxDrawAnimation");
                 //把对象初始化成动画状态
                 animation.InitAnimationEntity2("211");
      animation.InitAnimationEntity2("212");
      animation.InitAnimationEntity2("213");
                 // 启动一个控件时钟事件,用于实现动画。
      draw.CallLongParam1("Mx_StartUserTimer", 30);
             }
         };
         draw.ImplementCustomEvent = function CustomEvent(sEventName) {
if (sEventName == "Mx_UserTimer")
    {
       var animation = draw.NewComObject("IMxDrawAnimation");
       //开始一个动画绘制过程
                 animation.StartDraw();
                 // 211 212  213是需要旋转实体的句柄.
                 RotateEnt("211", animation);
                 RotateEnt("212", animation);
                 RotateEnt("213", animation);
                 //结束动画绘制过程
                 animation.EndDraw();
                 // 注意需要显示释放递代器.,不然会引起错误
       animation = null;
       CollectGarbage();
   }
         };
     }


function  RotateEnt( handls,  animation)
      {
          //得到动画临时对象.如果对象没有被初始成动画状态,返回为 NULL
          var ent = animation.GetAnimationEntity2(handls);
          if (ent != null && (ent.ObjectName == "McDbBlockReference"))
          {
              var blkRef = ent;
              //旋转一个对象,参数一为旋转基点,参数二为旋转角度
              blkRef.Rotate(blkRef.Position, -30 * 3.14159265 / 180.0);
              //绘制动画对象.该函数只能在StartDraw,EndDraw之前调用
              animation.Draw2(handls);
          }
      }

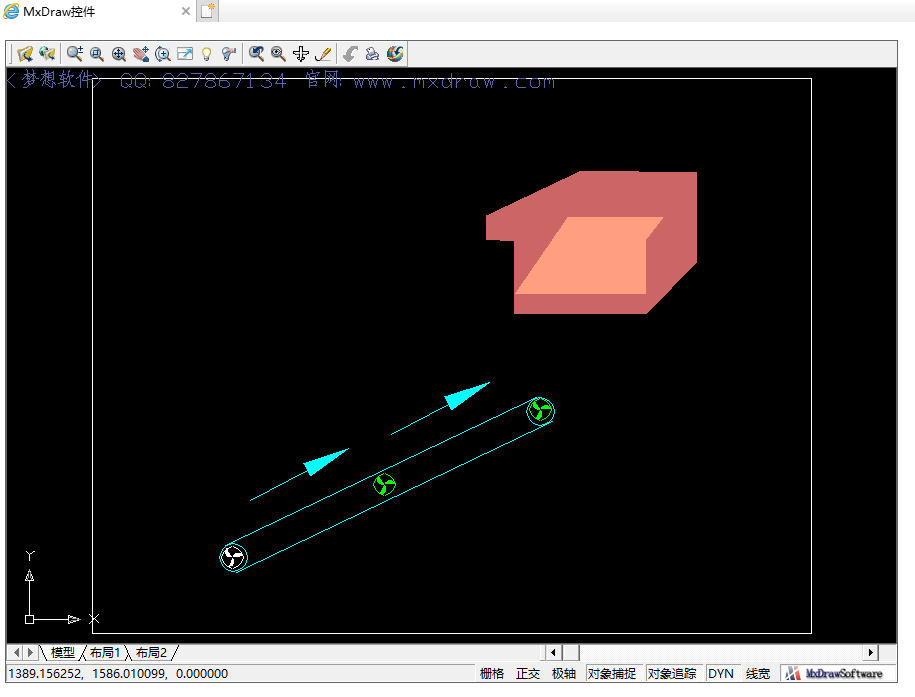

效果展示:
