简介

在此示例将演示如何获取CAD控件图纸上一些常用信息,如符号表(块表、层表、文字样式表、线型表、点样式表)、字典。点击此处在线演示


下面将介绍如何获取符号表的一些信息,如下图所示:



图层操作

DWG数据库中,图层存放在图层层表中,层表类名:MxDrawLayerTable,它的详细接口说明参考:http://www.mxdraw.com/help/frames.htm?frmname=topic&frmfile=IMxDrawLayerTable.htm


层表中每一条记录称为层表记录,类名:MxDrawLayerTableRecord,它的详细接口说明参数:http://www.mxdraw.com/help/frames.htm?frmname=topic&frmfile=IMxDrawLayerTableRecord.htm


每一个层,有颜色,线型,关闭/打开,冻结等属性,DWG数据库默认总是有一个"0"层,该层不能被删除。


图层操作在线演示例子:点击此处在线演示


视频演示:



A. 当前层


当前层表示DWG数据库默认层,向数据库中添加一个对象时,默认放到该层上,该属性随图存放,通过系统变量CLAYER操作,系统变量设置参考:http://www.mxdraw.com/help_2_48.html


设置当前层代码JS:


    // 新建一个图层
    mxOcx.AddLayer("MyLayerName");
    // 设置当前层
    mxOcx.SetSysVarString("CLAYER", "MyLayerName");
    // 设置控件Draw函数使得的层
    mxOcx.LayerName = "MyLayerName";


或者这样:


     // 添加层
     mxOcx.AddLayer("aaaa");
     // 得到当前数据库
     var database = mxOcx.GetDatabase();
     // 设置当前层
     database.CurrentlyLayerName = "aaaa";


B.添加图层


调用控件AddLayer方法添加图层,详细接口说明见:http://www.mxdraw.com/help/frames.htm?frmname=topic&frmfile=MxDrawXLib___DMxDrawX__AddLayer@BSTR.htm


例如JS代码:


            // 新建一个图层
            mxOcx.AddLayer("MyLayerName");
            // 设置控件Draw函数使得的层
            mxOcx.LayerName = "MyLayerName";


或使用层表Add方法来添加一个图层


        // sNewLayerName新创建的图层名
        var sNewLayerName = "TestNewLayer";

        //返回控件的数据库对象
        var database = mxOcx.GetDatabase();

        var layerTable = database.GetLayerTable();
        // 向层表中新增一个层表记录
        var layerTableRec = layerTable.Add(sNewLayerName);
        // 设置新图层的颜色。SetRGB
        var color = layerTableRec.Color;
        color.SetRGB(255, 0, 0);
        layerTableRec.Color = color;
        // 把新建的层设置成当前层
        database.CurrentlyLayerName = sNewLayerName;


C.遍历所有图层


下面代码是遍历层表中所有层表记录,并得到所有图层名,在遍历的循环中,得到每个层表记录对象,可以去修改它的属性


function GetAllLayer() {
    var database = mxOcx.GetDatabase();
    // 得到所有图层名
    var sRet = null;
    //返回数据库中的层表对象
    var spLayerTable = database.GetLayerTable();
    //创建一个遍历层表中所有图层的遍历器
    var spIter = spLayerTable.NewIterator();
    //移动当前遍历器位置
    for(;!spIter.Done();spIter.Step(true,true))
    {
        //返回遍历器当前位置的记录
        var spLayerRec = spIter.GetRecord();
        //符号表记录名属性
        var sName = spLayerRec.Name;
        // 0零层不参加比较
        if(sName != "0")
        {
            if(sRet == null)
                sRet = sName;
            else
            {
                sRet = sRet +","+sName;
            }
        }
    }
    alert(sRet);
}


D.  隐藏图层


隐藏一个图层的实现思路,得到数据库层表对象,然后根据层名得到层表记录对象,设置层表记录IsOff属性值。


例如代码,让用户在CAD图上选择一个对象,然后隐藏对象所在的图层C#:


  // 隐藏选择实体的层。

var ent = mxOcx.GetEntity("选择要关闭图层的实体:");
if(ent == null)
{
    return;
}
if (ent == null)
{
    return;
}
var sLayerName = ent.Layer;
var database = mxOcx.GetDatabase();

var layerTable = database.GetLayerTable();

var layerTableRec = layerTable.GetAt(sLayerName, false);
if(layerTable != null)
{
    layerTableRec.IsOff = true;
}


E. 显示图层


如下例子,得到层表,然后循环得到所有层表记录,并打开图层显示


例如代码 JS:


function OpenAllLayer() {
    var database = mxOcx.GetDatabase();
    //返回数据库中的层表对象
    var spLayerTable = database.GetLayerTable();
    //创建一个遍历层表中所有图层的遍历器
    var spIter = spLayerTable.NewIterator();
    //移动当前遍历器位置
    for(;!spIter.Done();spIter.Step(true,true))
    {
        //返回遍历器当前位置的记录
        var spLayerRec = spIter.GetRecord();
        var sName = spLayerRec.Name;
        var layerRec=spLayerTable.GetAt(sName,false);
        if(layerRec)
        {
            layerRec.IsOff = false;
            alert("成功显示图层");
        }

    }

}


F. 锁定图层


锁定后的图层上的实体不能编辑,但可以选择,如果想也不能选择,设置控件InitSet属性值为:SelectLockLayer=N


下面演示,遍历所有图层表记录,并设置图层为锁定状态,


例如代码 JS:


  function LockeAllLayer() {
    //返回控件的数据库对象
    var database = mxOcx.GetDatabase();
    //返回数据库中的层表对象
     var layerTable = database.GetLayerTable();
    //创建一个遍历层表中所有图层的遍历器
    var iter = layerTable.NewIterator();
    for (; !iter.Done(); iter.Step())
    {
        //返回遍历器当前位置的记录
        var layerRec = iter.GetRecord();
        layerRec.IsLocked = true;
        alert("成功锁定图层");

    }
}


F. 冻结图层


被冻结上的图层实体,不会参显示数据的生成,这样可以加快显示速度,和打开图纸的速度,它与关闭属性相比,冻结后的图层不但看不见,并且在内存中也不参加显示。


             // 冻结选择实体的层。

        var ent = mxOcx.GetEntity("选择要冻结图层的实体:");
        if(ent == null)
        {
            return;
        }
        if (ent == null)
        {
            return;
        }
        var sLayerName = ent.Layer;
        var database = mxOcx.GetDatabase();

        var layerTable = database.GetLayerTable();

        var layerTableRec = layerTable.GetAt(sLayerName, false);
        if(layerTable != null)
        {
            layerTableRec.IsFrozen = true;
            alert("成功冻结图层");
        }


G.调用图层管理界面


例如代码JS:


 mxOcx.SendStringToExecute("MxLayerManager");


H.得到图层上所有对象


我们通过构造选择集,使用图层名过虑来得到某个层上所有对象,关于选择集的类说明参考:http://www.mxdraw.com/help/frames.htm?frmname=topic&frmfile=IMxDrawSelectionSet.htm


例如代码 JS:


         // 创建一个过滤数据连表对象。
         var filter = mxOcx.NewResbuf();
         // 把层名加入过滤条件,8是DXF组码,0表示是的是一个层名。
         filter.AddStringEx("0", 8);
         //定义选择集对象
         var ss = mxOcx.NewSelectionSet();
         // 选择图上的所有对象。
         ss.Select2(5, null, null, null,filter);
         var i = 0;
        var listId = new Array();
         // 遍历所有对象,得到对象id.
         for (; i < ss.Count;i++)
         {
             var e =  ss.Item(i);
             listId.push(e.ObjectID);
         }
         return listId;


I. 设置指定图层上的实体不能选择


通过控件InitSet属性,来设置特定图层上的实体不能选择,有关IniSet的详细说明,参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__Iniset.htm


比如 JS:



            // 设置Layer1,Layer2,Layer3图层上的实体不能选择
            mxOcx.Iniset = "DisableSelectLayer=Layer1;Layer2;Layer3";


J. 设置CAD实体对象,到指定层上


实体对象都有一个层属性,可以直接修改该属性。


比如JS:


        var   ent = mxOcx.GetEntity("选择图层的实体:");
        if(ent == null)
        {
            return;
        }
        if (ent == null)
        {
            return;
        }

        // 得到数据库对象.
        var database = mxOcx.GetDatabase();
        // 得到层表.
        var layerTable = database.GetLayerTable();
        var sLayerName = "layer";
        // 得到层。
        var layer = layerTable.GetAt(sLayerName, true);
        if (layer == null)
        {
            // 如果没有层,就新建一个层。
            mxOcx.AddLayer(sLayerName);
        }
        else
        {
            // 如果层被删除,就反删除。
            layer.SetProp("unErase", null);
        }
        // 设置实体层名到指定层上。
        ent.Layer = sLayerName;
        alert("已将该实体设置到指定图层");


K.判断该层上是否有对象,是不是一个 无用 的层。


在CAD图上,一般需要遍历所有块表记录中的实体对象,才判断某个图层上是有对象实体,然后才能放心删除一个图层,因为一个图层上如果有实体对象,你删除该图层时,实体对象就会引用一个无效的图层。


所以控件专门提供一个定制函数,用来判断该图上是否有实体对象:


比如 JS:


       MxDrawResbuf param = (MxDrawResbuf)axMxDrawX1.Call("ExApp_isUselessLayer", "图层1");
        if(param.AtLong(1) == 1)
        {
            MessageBox.Show("该图层上没有对象");
        }


L.删除数据库所有无用的图层


我们提供一个定制函数,来遍历图上的所有对象,判断出图层上没有对象,然后删除。


比如 JS:


axMxDrawX1.Cal("ExApp_DeleteUselessLayer");


M.修改图层亮度


控件提供,让CAD图层上的所有对象,按指定亮度显示功能,比如亮度设置0,表示对象显示成灰色,一般一些背景不让修改的对象放在背景层上,然后把亮度设置成0.


Mx_SetLayerBright函数详细说明,参考:http://www.mxdraw.com/help/MxDrawXCustomFunction__Mx_SetLayerBright@LPCTSTR@DOUBLE@LONG.htm


Mx_SetBright 函数详细说明,参考:http://www.mxdraw.com/help/MxDrawXCustomFunction__Mx_SetBright@IN_LONG@CString.htm


例如设置图层 222按50%显示, JS代码:


    var param = mxOcx.NewResbuf();

// 图层名
    param.AddStringEx("222");

// 图层亮度.
    param.AddDoubleEx(50);

// 不自动调用更新函数。
    param.AddLongEx(0);

    mxOcx.CallEx("Mx_SetLayerBright", param);


N. 得到图层亮度


下面是得到图层的亮度,222表示的是图层名字。


JS代码:


    var ret = mxOcx.Call("Mx_GetLayerBright", "222");
    if (ret.AtString(0) == "Ok")
    {
        alert(ret.AtDouble(1).toString());
    }


O. 删除图层


在删除图层前,最好判断一个该图层上是否有CAD绘图对象,如果有的话就不要删除图层


JS代码:


private bool DeleteLayer(String sLayerName)
        {
            // 判断图上是否对象。
            MxDrawResbuf param = (MxDrawResbuf)axMxDrawX1.Call("ExApp_isUselessLayer", sLayerName);
            if (param.AtLong(1) != 1)
            {
                // 图上还有对象,不能删除。
                return false;
            }
            // 得到数据库对象.
            MxDrawDatabase database = (MxDrawDatabase)axMxDrawX1.GetDatabase();
            // 得到层表.
            MxDrawLayerTable layerTable = database.GetLayerTable();
            // 得到层。
            MxDrawLayerTableRecord layer = layerTable.GetAt(sLayerName, false);
            if (layer == null)
            {
                // 没有该层
                return false;
            }
            else
            {
                // 删除图层。
                layer.Erase();
                return true;
            }
        }
文字样式

DWG数据库中,文字样式存放在文字样式表中,表类名:MxDrawTextStyleTable,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawTextStyleTable.htm


文字样式表中每一条记录称为一种文字样式,类名:MxDrawTextStyleTableRecord,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawTextStyleTableRecord.htm


文字样式是随图纸保存,不同的图纸使用的文字样式都可能会不一样。


文字样式设置命令:Mx_Style, 比如:


mxOcx.SendStringToExecute("Mx_Style")

调用样式界面,如下图:




文字样式主要属性有:字体文件名,大字体文件名,新建文本高度,新建文本宽度缩放比例,文字倾斜角度,TrueType字体数据等


DWG数据库默认总是有一个"Standard"文字样式,该文字样式不能被删除。


文字样式在线演示例子:点击此处在线演示


视频演示:



A. 当前文字样式


当前文字样式表示向DWG数据库添加一个文字对象时,使用的默认的文字样式,通过系统变量TEXTSTYLE操作,系统变量设置参考:


http://www.mxdraw.com/help_2_48.html


设置当前文字样式JS


            // 添加文字样式
            mxOcx.AddTextStyle1("MyTextStyle", "txt.shx", "hztxt.shx", 1);
            // 得到当前数据库
            var database =mxOcx.GetDatabase();
            // 设置当前文字样式
            database.CurrentlyTextStyle =  "MyTextStyle";


取当前文字样式代码:


var sCurrentTextStyle = database.CurrentlyTextStyle;


B. 添加文字样式


下面代码,得到当前数据库中的文字样式表,然后向样式表中添加一个文字样表记录


JS代码:


function CreateText(){
    //返回控件的数据库对象
    var database =mxOcx.GetDatabase();
    //返回数据库中的文字样式表对象
    var mxtst = database.GetTextStyleTable();

    var txtStyle = mxtst.GetAt("duanceng", true);
    if(txtStyle != null)
    {
        // 当前数据已经有该文字样。
        // 如果被删除,就反删除。
        txtStyle.SetProp("unErase", null);
        return;
    }

    //增加新的文字样式
    var mxtstr = mxtst.Add("duanceng");
    //设置样式
    //设置文字的TrueType字体,如果文字样式设置了TrueType字体,就不会使用前面设置shx字体
    //参数一为turetype字体名 参数二为是否粗写  参数三为是否斜写  参数四为windows字符集  参数五暂没使用
    mxtstr.SetFont("黑体", false, false, 0, 0);
    //返回文字的高度
    mxtstr.textSize = 5;

}


调用上面函数,增加"aa"文字样式


 AddTextStyle("aa");

或者也可以这样


使用ocx.AddTextStyle1(添加线形字体文字样式),ocx.AddTextStyle2(添加TrueType字体文字样式)添加文字,该函数详细接口说明参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__AddTextStyle1@BSTR@BSTR@BSTR@DOUBLE.htm


比如VB代码


        MxDrawX1.AddTextStyle1 "MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7
        MxDrawX1.TextStyle = "MyTextStyle"
        MxDrawX1.DrawColor = 255
        MxDrawX1.DrawText 0, 3000, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1


比如添加一个黑体字体的文字样式


       '添加TureType字体
        MxDrawX1.AddTextStyle2 "MyTrueTypeStyle", "黑体", 0.7
        MxDrawX1.TextStyle = "MyTrueTypeStyle"
        MxDrawX1.DrawText 0, 3150, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1


效果展示:




C. 得到所有文字样式


下面代码是遍历文字样式表中所有文字样式,并得到所有文字样式名,在遍历的循环中,得到每个文字样式记录对象,可以去修改它的属性


  function GetAllText() {
    var database = mxOcx.GetDatabase();
    // 得到所有图层名
    var sRet = null;
    //返回数据库中的文字样式表对象
    var spTextStyleTable = database.GetTextStyleTable();
    //创建一个遍历层表中所有图层的遍历器
    var spIter = spTextStyleTable.NewIterator();
    //移动当前遍历器位置
    for(;!spIter.Done();spIter.Step(true,true))
    {
        //返回遍历器当前位置的记录
        var spTextStyleRec = spIter.GetRecord();
        //符号表记录名属性
        var sName = spTextStyleRec.Name;
        // 0零层不参加比较
        if(sName != "0")
        {
            if(sRet == null)
                sRet = sName;
            else
            {
                sRet = sRet +","+sName;
            }
        }
    }
    alert(sRet);
}


D. 删除文字样式


在删除文字样式前,最好判断图上有没有文字对象正在使用该文字样式,如果有的话就不要删除文字样式


JS代码如下:


   function DelText() {
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入图层名", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    var database = mxOcx.GetDatabase();
    //返回数据库中的文字样式表表对象
    var TextStyleTable = database.GetTextStyleTable();
    //得到层表中的文字样式表对象
    var TextStyleRec = TextStyleTable.GetAt(txt, false);
    if (TextStyleRec == null)
        return;
    //删除对象
    TextStyleRec.Erase();
    alert("成功删除文字样式");
}


E.调用文字样式管理界面


Mx_Style是文字样式命令名


例如代码 JS:


mxOcx.SendStringToExecute("Mx_Style");


F. 修改文字对象的文字样式


文字对象都一个TextStyle属性,用这个属性可以设置,或取到文字对象的文字样式。


下面代码演示设置一个文字对象的字体为黑体,如果没有文字样式,就添加文字样式。


        var  ent = mxOcx.GetEntity("选择实体对象:");
        if(ent == null)
        {
            return;
        }
        // 得到数据库对象.
        var database = mxOcx.GetDatabase();
        // 得到文本式表.
        var textStyleTable = database.GetTextStyleTable();
        var sTextStyleName = "MyTextStyleName";
        // 得到文本式
        var textStyle = textStyleTable.GetAt(sTextStyleName, true);
        if (textStyle == null)
        {
            // 如果没有就新建一个。
            mxOcx.AddTextStyle2(sTextStyleName, "黑体", 0.7);
        }
        else
        {
            // 如果被删除,就反删除。
            textStyle.SetProp("unErase", null);
            textStyle.SetFont("黑体", false, false, 0, 0);
        }
        // 设置实体文字样式。
        ent.TextStyle = sTextStyleName;
        alert("已将该实体设置文字样式");


G. 得到图所有文字对象使用的字体文件


下面代码会遍历图上所有CAD文字对象,然后取它使用的字体信息


        var database = mxOcx.GetDatabase();
//返回数据库中的文字样式表表对象
        var textStyleTable = database.GetTextStyleTable();
// 定义选择集对象
        var ss = mxOcx.NewSelectionSet();
//构造一个过滤链表
        var spFilte = mxOcx.NewResbuf();
//得到当前空间的所有实体
        ss.AllSelect (spFilte);

// 遍历所有对象
        for(var i = 0;i <ss.Count;i++)
        {
            var ent = ss.Item(i);
            // 得到对象使用的文字样式记录.
            var rec = textStyleTable.GetAt(ent.TextStyle);
            if (rec == null)
                continue;
            // 得到TrueType字体属性。
            var pTypeface = "";
            var bold = false;
            var italic = false;
            var charset = 0;
            var pitchAndFamily = 0;
            rec.Font(pTypeface,bold,italic,charset,pitchAndFamily);
            var sShxFileName;
            var sBigShxFileName;
            var sShxFileName1;

            // 如果TrueType字体名为空,表示使用的Shx字体。
            if(pTypeface.Length != 0)
            {
                // 得到西文字体
                sShxFileName = rec.fileName;

                // 得到中文字体
                sBigShxFileName = rec.bigFontFileName;
               sShxFileName1=sShxFileName+sBigShxFileName;

                alert(sShxFileName1);

            }

        }


H. 文字显示号问题原因和解决办法


打开DWG时,图纸中使用的shx字体文件在本地电脑不能找到时,控件会默认使用缺省的字体txt.shx,hztxt.shx来代替,这样一般文字不会显示成问号,但是如果文字中的特殊符号在默认字体也一样找不到,这时就会显示成问号。 使用缺省的字体的代替的文字样式,可能会出现文字显示大小,样子不一至的效果。

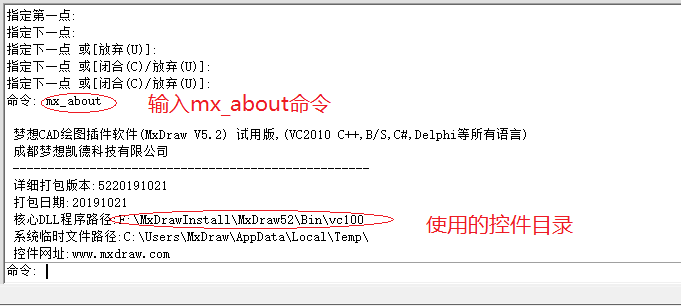

这时最好的办法是,把需要使用的字体拷到MxDrawX.ocx所在目录的shx目录下,如果不知道当前用的MxDrawX.ocx在位置,可以命令行输入mx_about看到控件安装位置




如下图,打开图时,在命令行提示找不到字体




修改控件Iniset属性,Iniset="ShxPath=D:/shx"添加一个字体搜索位置,


修改控件Iniset属性, Iniset="DownLoadServerFont=Y",设置打开网络图纸时,自动下载服务器上的字体文件。默认不会下载.,服务器需要 设置MIME,增加shx文件类型支持.


修改控件Iniset属性, Iniset="SHXWEBSITEADDRESS=http://www.mxdraw.com/shx",设置字体下载位置


修改控件Iniset属性, Iniset="DefaultText=txt.shx", 设置缺省的shx文件


修改控件Iniset属性, Iniset="DefaultBigText=hztxt.shx", 设置缺省的big shx文件


iniset属性接口说明,参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__Iniset.htm

标注样式

DWG数据库中,标注样式存放在标注样式表中,表类名:MxDrawDimStyleTable,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawDimStyleTable.htm


标注样式表中每一条记录称为一种标注样式,类名:MxDrawDimStyleTableRecord,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawDimStyleTableRecord.htm


标注样式是随图纸保存,不同的图纸使用的标注样式都可能会不一样。


标注样式设置命令:Mx_Dimstyle, 比如:


mxOcx.SendStringToExecute("Mx_Dimstyle")


调用样式界面,如下图:




标注样式主要属性有:double,int string三个类型标注的变量设置,通过设置三类的变量的值,就能设置标注样式的各种控制值。


比如:GetDimVarDouble,SetDimVarDouble ,设置Double类型属性,可以设置的值有如下:


(m_标注变量名,DXF组码)
m_dimaltf,143
m_dimasz , 41
m_dimcen ,141
m_dimdle , 46
m_dimdli , 43;
m_dimexe , 44;
m_dimexo , 42;
m_dimgap ,147;
m_dimlfac,144;
m_dimrnd , 45;
m_dimscale, 40;
m_dimtfac,146;
m_dimtm  , 48;
m_dimtp  , 47;
m_dimtsz ,142;
m_dimtvp ,145;
m_dimtxt ,140;
m_dimaltrnd,148;


因为我们的标注设置和AutoCAD保持一至,所以如果不清楚,标注变量名具体代表什么属性,可以复制标注变量,然后在百度搜索AutocAD 标注变量名,就能看见。


比如,我们搜索 dimaltf,是什么属性,如下图:




比如,我们要修改标注样式中的文字高度,文件高度控制变量是dimtxt,对应的DXF组码是140,所以如下调用,设置文件高度是100, 140是DXF组码。


dimstyle.SetDimVarDouble(140, 100);


GetDimVarInt,SettDimVarInt ,设置Int类型属性,可以设置的值有如下:


m_dimadec,179
m_dimalt ,170
m_dimaltd ,171
m_dimalttd,274
m_dimalttz,286
m_dimaltu ,273
m_dimaltz ,285
m_dimaunit,275
m_dimclrd ,176
m_dimclre ,177
m_dimclrt ,178
m_dimdec  ,271
m_dimfit  ,287
m_dimjust ,280
m_dimlim  , 72
m_dimsah  ,173
m_dimsd1  ,281
m_dimsd2  ,282
m_dimse1  , 75
m_dimse2  , 76
m_dimsoxd ,175
m_dimtad , 77
m_dimtdec ,272
m_dimtih  , 73
m_dimtix  ,174
m_dimtofl ,172
m_dimtoh  , 74
m_dimtol  , 71
m_dimtolj ,283
m_dimzin , 78
m_dimunit ,270
m_dimupt  ,288
m_dimtzin  ,284
m_dimfrac ,276
m_dimlunit,277
m_dimatfit,289
m_dimtmove,279
m_dimazin, 79


比如,设置标注中的文字显示小数位,设置不显示小数位,调用如下:


curDimRecord.SetDimVarInt(271, 0);


GetDimVarString,SetDimVarString 设置String类型属性,可以设置的值有如下:


m_dimapost,4
m_dimpost,3
m_dimblk,  342
m_dimblk1,  343
m_dimblk2,  344
m_dimldrblk,341
m_dimtxsty,340
m_dimltype,345
m_dimltex1,346
m_dimltex2,347


如下,设置标注两端使用建筑标注效果


curDimRecord.SetDimVarString(342, "_ARCHTICK");


如下图风格:




标注样式在线演示例子:点击此处在线演示


视频演示:



A. 当前标注样式


当前标注样式表示向DWG数据库添加一个标注对象时,使用的默认的标注样式,通过系统变量DIMSTYLE操作,系统变量设置参考:


http://www.mxdraw.com/help_2_48.html


设置当前标注样式js代码:


// 添加一个标注文本使用的文字样式
var idTextStyleId = mxOcx.AddTextStyle1("MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7);
// 文字高度140,2.5
// 标注精度: 271,4
var idDimStyleId = mxOcx.AddDimStyle("MyDimStyle", "41,0.25,141,0.09,40,203,140,2.5", "271,4",
    "", ("340,{0}",idTextStyleId));
var dimRec = mxOcx.ObjectIdToObject(idDimStyleId);
// 设置小数点分隔符.
dimRec.SetDimVarInt(278, '.');
// 测量比例因子: 144,2
dimRec.SetDimVarDouble(144, 2);
// 设置超出尺寸界线 dimexe , 44
dimRec.SetDimVarDouble(44, 0.01);

// 得到当前数据库
var database = mxOcx.GetDatabase();
// 设置当前文字样式
database.CurrentlyDimstyleName = "MyDimStyle";

//取当前标注样式代码:
var sCurrentlyDimstyleName = database.CurrentlyDimstyleName;


设置控件Draw函数使用标注式,需要如下:


// 设置mxOcx.Drawxxx函数使用的标注样式
mxOcx.DimStyle = "MyDimStyle";


B. 添加标注样式


下面代码,得到标注样式表,然后向标式表中添一个表记录。


实现js代码如下:


  function CreateDim(){
    //返回控件的数据库对象
    var database =mxOcx.GetDatabase();
    //返回数据库中的标注样式表对象
    var mxdim = database.GetDimStyleTable();
    //增加新的标注样式
    var dimstr = mxdim.Add("mydim");
    //设置样式
    dimstr.SetDimVarDouble(40, 20.0);
    //返回数据库中的标注样式表对象
    database.CurrentlyDimstyleName = "mydim";

}


也可以使用 AddDimStyle用来增加一个标注样式,详细参考:

http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__AddDimStyle@BSTR@BSTR@BSTR@BSTR@BSTR.htm


比如:


 MxDrawX1.AddDimStyle "MyDimStyle2", "41,0.18,141,0.09,40,200", "77,1,271,3", "", ""

 MxDrawX1.DimStyle = "MyDimStyle2"


C. 得到所有标注样式


下面代码遍历标注样式表,然后得到每个样式名称,js代码如下:


  function GetAllDim() {
    var database = mxOcx.GetDatabase();
    // 得到所有图层名
    var sRet = null;
    //返回数据库中的文字样式表对象
    var spDimStyleTable = database.GetDimStyleTable();
    //创建一个遍历层表中所有图层的遍历器
    var spIter = spDimStyleTable.NewIterator();
    //移动当前遍历器位置
    for(;!spIter.Done();spIter.Step(true,true))
    {
        //返回遍历器当前位置的记录
        var spDimStyleTableRec = spIter.GetRecord();
        //符号表记录名属性
        var sName = spDimStyleTableRec.Name;

            if(sRet == null)
                sRet = sName;
            else
            {
                sRet = sRet +","+sName;
            }
    }
    alert(sRet);
}


D. 删除标注样式


在删除标注样式前,最好判断图上有没有标注对象正在使用该样式,如果有的话就不要删除文字样式


js代码如下:


function DelDim() {

    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入图层名", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    var database =mxOcx.GetDatabase();
    database.CurrentlyDimstyleName = "Standard";

    //返回数据库中的样式表对象
    var DimStyleTable = database.GetDimStyleTable();
    //得到样式表表中的样式对象
    var DimStyleRec = DimStyleTable.GetAt(txt, false);
    if (DimStyleRec == null)
        return;
    //删除对象
    DimStyleRec.Erase();
    alert("成功删除标注样式");
}


E.修改标注对象的标注样式


标注对象都一个DimensionStyle属性,用这个属性可以设置或取到标注对象的标注样式。


下面代码演示设置一个标注对象的样式


    var  ent = mxOcx.GetEntity("选择标注对象:");
    if(ent == null)
    {
        return;
    }
    var dim = ent;
    // 得到数据库对象.
    var database = mxOcx.GetDatabase();
    // 得到标注样式表.
    var dimStyleTable = database.GetDimStyleTable();
    var sDimStyleName = "MyDimStyleName";
    // 得到文本式
    var dimStyle = dimStyleTable.GetAt(sDimStyleName, true);
    if (dimStyle == null)
    {
        // 如果没有就新建一个。
        mxOcx.AddDimStyle("MyDimStyleName", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    }
    else
    {
        // 如果被删除,就反删除。
        dimStyle.SetProp("unErase", null);
    }
    // 设置实体文字样式。
    dim.DimensionStyle = "MyDimStyleName";

    alert("已修改对象标注样式");
}
全局字典

CAD图纸中有个全局字典,用来存放图纸中的全局信息,开发者可以通过在字典存放扩展记录方式存放自己的全局数据,字典已经内置了一些数据,比如:组,多线样式,布局信息,图片定义,Wipout等数据,比如下图:




全局字典类名:MxDrawDictionary,详细信息参考:http://www.mxdraw.com/help/IMxDrawDictionary.htm


得到DWG图的全局字典,js代码:


// 得到数据库对象.
var database = mxOcx.GetDatabase();
// 得到全局字典
var dict = database.GetNamedObjectsDictionary();


全局字典在线演示例子:点击此处在线演示


视频演示:



A. 遍历字典


字典中可以再存放字典(嵌套存放),也可以存一个扩展记录,类名:MxDrawXRecord,详细参考:http://www.mxdraw.com/help/IMxDrawXRecord.htm,


下面代码,演示了,使用递归方式,如果去遍历字典中所有数据,js如下


function GetAllDictionaryDataCall(dict) {
    // 创建一个字典遍历器
    var iter = dict.NewIterator();
    var sOut = "";
    for (; !iter.Done(); iter.Step())
    {
        // 遍历到每个字典,取出名称.
        var sName = iter.Name();
        sOut = sOut + "," + sName;
        var obj = iter.GetObject();
        if (obj == null)
            continue;
        if (obj.ObjectName == "McDbDictionary")
        {
            var tmpDict = obj;
            sOut += "," + GetAllDictionaryDataCall(tmpDict);
        }
    }
    return sOut;

}


执行


    // 得到数据库对象.
    var database = mxOcx.GetDatabase();
    // 得到全局字典
    var dict = database.GetNamedObjectsDictionary();
    var sOut = GetAllDictionaryDataCall(dict);

    alert(sOut);


B. 写扩展记录


用户自定义的全局数据,通过扩展记录方式写到DWG图中


下面代码,取到图纸全局字典,然后在字典中放一个用户自己的字典,在字典写一个扩展记录数据


如下js代码


function wirteGlobalVer(sName, sVal) {

    // 得到CAD数据库
    var database = mxOcx.GetDatabase();
    // 得到全局字典
    var dict = database.GetNamedObjectsDictionary();
    // 得到用户自定义字典,MyExDataDictName是字典名称
    var myDict = dict.GetAt("MyExDataDictName");
    if (myDict == null)
    {
        // 如果没有,就添加一个字典。
        myDict = dict.AddObject("MyExDataDictName", "McDbDictionary");
    }
    // 得到字典中的扩展记录数据。


    var rec =myDict.GetAt(sName);
    if (rec == null)
    {
        // 如果没有就,添加一个扩展记录.
        rec = myDict.AddXRecord(sName);
    }
    // 创建数据链表.
    var res = mxOcx.NewResbuf();
    // 设置值。
    res.AddString(sVal);
    // 设置扩展记录数据。
    rec.SetXRecordData(res);

}


执行


 wirteGlobalVer("MyData", "aaaa");
 alert("写入成功");


DWG中的数据内容如下:




C. 读扩展记录


上面写的数据,能过如下方式读取,


js代码:


function readGlobalVar(sName) {

    // 得到CAD数据库
    var database = mxOcx.GetDatabase();
    // 得到全局字典
    var dict = database.GetNamedObjectsDictionary();
    // 得到用户自定义字典,MyExDataDictName是字典名称
    var myDict = dict.GetAt("MyExDataDictName");
    if (myDict == null)
    {
        // 没有数据。
        return "";
    }
    // 得到字典中的扩展记录数据。
    var rec = myDict.GetAt(sName);
    if (rec == null)
    {
        // 没有数据。
        return "";
    }
    // 得到记录中的数据链表。
    var ret = rec.GetXRecordData();
    if (ret == null)
        return "";
    // 返回写的数据。
    return ret.AtString(0);

}


调用代码 :


var sRet = readGlobalVar("MyData");
if (sRet == "")
{
    alert("没有数据")
}
else
{
    alert(sRet);
}
块表

DWG数据库中,所有图块存放在块表中,块表类名:MxDrawBlockTable,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawBlockTable.htm


块表中每一条记录称为块表记录,类名:MxDrawBlockTableRecord,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawBlockTableRecord.htm


块表记录中存放所有实体数据。每个DWG数据库中,到少有一个名为"*Model_Space"的块表记录(模型空间),CAD图纸打开后,默认看到的对象都存放在模型空间,有一种对象是块引用MxDrawBlockReference,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawBlockReference.htm,块引用又可以指向另一个块表记录。


调用MxDrawDatabase::GetBlockTable 得到DWG数据库中块表


            // 得到当前数据库。
            var database = mxOcx.GetDatabase();
            // 得到块表.
            var blkTable = database.GetBlockTable();


调用MxDrawDatabase::CurrentSpace 得到当前空间(当前显示的块表记录),有了当前空间,就能在CAD图上添加,删除,遍历显示的对象。


得到当前空间:如下代码,


            // 得到当前数据库。
            var database = mxOcx.GetDatabase();
            // 得到当前块表记录.
            var blkRec = database.CurrentSpace();


块表在线演示例子:点击此处在线演示


A. 得到所有图块


下面代码,遍历块表的每条记录,然后得到块名,js如下:


        var database = mxOcx.GetDatabase();
        var blkTab = database.GetBlockTable();
        var iter = blkTab.NewIterator();
        for (; !iter.Done(); iter.Step())
        {
            var blkRec = iter.GetRecord();
            alert(blkRec.Name);

        }


B.  判断当前数据库中,是有指定的块名


var database = mxOcx.GetDatabase();

var sBlkName = "Tree";
if (database.GetBlockTable().Has(sBlkName))
{

    alert("有指定块名");
    // 已经插入.
}
else{
    alert("无指定块名")
}


C.  遍历某名称图块下所有实体


        var database = mxOcx.GetDatabase();
        var sBlkName = "Tree";
        var blkRec = database.GetBlockTable().GetAt(sBlkName);
        var iter = blkRec.NewIterator();
        if (iter == null)
            return;
        var iNum = 0;
        // 循环得到所有实体
        for (; !iter.Done(); iter.Step(true, false))
        {
            // 得到遍历器当前的实体
            var ent = iter.GetEntity();
            alert(ent.ObjectName);

            iNum++;
        }
        alert(iNum.ToString());


D.   得到当前空间中所有实体


下面代码演示如何得到当前块表记录,然后遍历块表记录,取到每个对象,判断对象类型,然后得到对象的属性数据。


var mxUtility = mxOcx.NewUtility;

// 得到当前图纸空间
var blkRec = mxOcx.GetDatabase().CurrentSpace();

// 创建一个用于遍历当前图纸空间的遍历器
var iter = blkRec.NewIterator();
if (iter == null)
    return;

// 所有实体的id数组。
var aryId =  new Array();

var iLineNum = 0;
// 循环得到所有实体

for (; !iter.Done(); iter.Step(true, false))
{
    // 得到遍历器当前的实体
    var ent = iter.GetEntity();
    if (ent == null)
        continue;

    // 得到实体的id
    aryId.push(ent.ObjectID);


    var c= aryId.length;
    console.log(c);

    if (ent.ObjectName == "McDbLine")
    {
        // 当前实体是一个直线
        var line = ent;
        iLineNum++;
    }
else if (ent.ObjectName ==  "McDbBlockReference")
    {
        // 当前实体是一个块引用
        var blkRef =ent;
        for (var j = 0; j < blkRef.AttributeCount; j++)
        {
            // 得到块引用中所有的属性
            var attrib = blkRef.AttributeItem(j);
            mxUtility.Prompt("n Tag: " + attrib.Tag + "Text:" + attrib.TextString);
        }
    }
}

var sT;
sT = "发现" + aryId.length + "个实体,其中有" + iLineNum + "个直线";
alert(sT);


E   添加块表记录


下面代码,判断块表中是否有指定名称的块表记录,如果没有就增一个块表记录。


        function AddBlockRrecord(sName,blkOriginPoint) {
    // 取当前数据库.
    var curDatabase = mxOcx.GetDatabase();
    // 得到块表
    var blkTable = curDatabase.GetBlockTable();

    // 判断块表是否已经有该名称的块名。
    if (blkTable.Has(sName))
    {
        var blkRec = blkTable.GetAt(sName, true);
        // 如果块被删除,就反删除。
        blkRec.SetProp("unErase", null);
        return true;
    }
    // 新增一个块表记录.
    var blkNewRec = blkTable.Add(sName);
    if (blkNewRec == null)
        return false;
    // 设置块表记录的插入基点
    blkNewRec.Origin = blkOriginPoint;
    return true;
}


调用代码:


        var  pt = mxOcx.NewPoint();
        pt.x = 100;
        pt.y = 100;
        AddBlockRrecord("MyBlkName", pt);
        alert("成功");


运行后块表中多了一个我们添加的块表记录




F. 选择实体做成块


下面代码,让用在图上选择实体,然后把实体做成一个图块,然后插入到图上。


js代码如下:


//实例化一个构造选择集进行过滤,该类封装了选择集及其处理函数。
var ss = mxOcx.NewSelectionSet();
//构造一个过滤链表
var spFilte = mxOcx.NewResbuf();
//用户选择对象  得到用户选取的实体
ss.Select2(8, null, null, null, spFilte);

var aryId = new Array();
for (var i = 0; i < ss.Count; i++)
{
    var ent = ss.Item(i);
    if (ent != null)
    {
        aryId.push(ent.ObjectID);
        ent.Close();
    }
}
//返回控件的数据库对象
var curDatabase =mxOcx.GetDatabase();
var dMinX = 0, dMinY = 0, dMaxX = 0, dMaxY = 0;
var isFirstEnt = true;
for (var l = 0; l < aryId.length; l++)
{
    var pObj = curDatabase.ObjectIdToObject(aryId[l]);
    if (pObj == null)
        continue;
    var pEnt = pObj;
    if (pEnt == null)
        continue;
    var  points = pEnt.GetBoundingBox2();

    var minPt = points.Item(0);
    var maxPt = points.Item(1);

    if (minPt != null && maxPt != null)
    {
        if(isFirstEnt)
        {
            dMinX = minPt.x;
            dMinY = minPt.y;
            dMaxX = maxPt.x;
            dMaxY = maxPt.y;
            isFirstEnt = false;
        }
        else
        {
            if (dMinX > minPt.x)
                dMinX = minPt.x;

            if (dMinY > minPt.y)
                dMinY = minPt.y;

            if (dMaxX < maxPt.x)
                dMaxX = maxPt.x;

            if (dMaxY < maxPt.y)
                dMaxY = maxPt.y;
        }
    }
}

if(isFirstEnt)
{
    // 没有实体
    return;
}
var pos = mxOcx.NewPoint();
pos.x = dMinX + (dMaxX - dMinX) / 2.0;
pos.y = dMinY + (dMaxY - dMinY) / 2.0;

// 检查新创建的块名,在当前数据库是否已经存在.

var blkTable = curDatabase.GetBlockTable();
var curSpace = curDatabase.CurrentSpace();

var sNewBlakName;

var blkNewRec = blkTable.Add("");
sNewBlakName = blkNewRec.Name;

blkNewRec.Origin = pos;

for (var l = 0; l < aryId.length; l++)
{

    blkNewRec.AddCloneEntity(aryId[l]);
    // 把以前实体删除 。
    var pObj = curDatabase.ObjectIdToObject(aryId[l]);
    if (pObj == null)
        continue;
    pObj.Erase();
}
if (blkNewRec != null)
{
    var blkRef = curSpace.InsertBlock(pos.x,pos.y, sNewBlakName, 1.0, 0.0);
    var attrib = blkRef.AppendAttribute();
    attrib.Position = pos;
    attrib.AlignmentPoint = pos;
    attrib.Oblique = 0.0;
    attrib.Rotation = 0.0;
    attrib.Height = 2.0;
    attrib.TextString = "这是一个属性文字的测试";
    attrib.Tag = "TestTag";
    attrib.IsInvisible = false;

    blkRef.Position = blkRef.Position;

}

return;


G. 把一个DWG文件插入到当前文件


调用控件的InsertBlock函数,把一个DWG文件,插入到图上,指定一个块名,放在块表记录中。InsertBlock的函数详细说明:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__InsertBlock@BSTR@BSTR.htm,


如果给的图块名,当前图上已经有该名称的图块,可以调用Mx_InsertBlockEx 自定义函数,告诉控件是否需要重新定义图块。Mx_InsertBlockEx的详细说明: http://www.mxdraw.com/help/MxDrawXCustomFunction__Mx_InsertBlockEx@CString@CString@INT@CString@bool.htm


然后调用DrawBlockReference函数绘制块引用,引用InsertBlock创建的块表记录。函数详细说明:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__DrawBlockReference@DOUBLE@DOUBLE@BSTR@DOUBLE@DOUBLE.htm


下面代码,演示如何插入DWG.


            mxOcx.InsertBlock("G:\pt1000.dwg", "MyBlkName");
            mxOcx.DrawBlockReference(0, 0, "MyBlkName", 1.0, 0.0);
            mxOcx.ZoomAll();


H. 把一个图块插入基出,修正到图块的中心点。


下面,会遍历图块中所有实体,然后求所有实体的最小外包,再计算出外包的中心点,再把块记录的Origin属性修改到中心点。sBlkName是图块名。


//返回控件的数据库对象
var databae = mxOcx.GetDatabase();
//返回数据库中的块表对象
var blkTab = databae.GetBlockTable();
var sBlkName = "123";
var blkRec = blkTab.GetAt(sBlkName);
if (blkRec == null)
    return false;
//创建一个遍历块表中所有记录的遍历器
var mBlockTableReciter = blkRec.NewIterator();
var mMaxPt = mxOcx.NewPoint();
var mMinPt = mxOcx.NewPoint();
var mMaxPtTemp = mxOcx.NewPoint();
var mMinPtTemp = mxOcx.NewPoint();
var isFirstEnt = true;
//移动当前遍历器位置
for (; !mBlockTableReciter.Done(); mBlockTableReciter.Step(true, false))
{
    //与用户交互在图面上选择一个实体
    var ent = mBlockTableReciter.GetEntity();
    //返回实体的最小矩形框外包

    var  points = ent.GetBoundingBox2();

    var mMinPtTemp = points.Item(0);
    var mMaxPtTemp = points.Item(1);

    if ((mMinPtTemp == null) || (mMaxPtTemp == null))
        break;
    if (isFirstEnt)
    {
        mMinPt.x = mMinPtTemp.x;
        mMinPt.y = mMinPtTemp.y;
        mMaxPt.x = mMaxPtTemp.x;
        mMaxPt.y = mMaxPtTemp.y;
        isFirstEnt = false;
    }
    else
    {
        mMaxPt.x = Math.max(mMaxPt.x, mMaxPtTemp.x);
        mMaxPt.y = Math.max(mMaxPt.y, mMaxPtTemp.y);
        mMinPt.x = Math.min(mMinPt.x, mMinPtTemp.x);
        mMinPt.y = Math.min(mMinPt.y, mMinPtTemp.y);
    }
}
if (isFirstEnt)
{
    // 没有实体
    return false;
}
var mNewBasePt = mxOcx.NewPoint();
mNewBasePt.x = mMinPt.x + (mMaxPt.x - mMinPt.x) / 2;
mNewBasePt.y = mMinPt.y + (mMaxPt.y - mMinPt.y) / 2;
//块表记录的插入原点属性
blkRec.Origin = mNewBasePt;
//重新生成图,重新生成所有显示数据
mxOcx.Regen();
return true;


I. 属性块


下面我们演示如果在AutoCAD中做一个属性块文件,然后在控件中如何插入该属性块,并修改它的属性。


1. 打开AutoCAD软件,画一些图形,比如我画了一个圆,然后用attdef命令,插入一个属性定义,如下图:




插入属性定义,如下图




2. 使用WBLOCK命令,把我们画的图形输入一个块文件,命令界面如下:


基点,选对圆的中心位置,它是图块的插入原点,点选择对象,选择我们刚画的圆和属性定义,目标指定我们的输出文件位置.




这样我们做好图块文件MyBlock.dwg


3. 下面代码,会插入MyBlock.dwg文件,然后绘一个属性块,然后修改图块属性文字,


js如下:


// 注释文本内容
var sNoteText = "这是属性文字";
// 注释图块名
var sNote = "NoteBlockName";
// 让用点取一个注释插入点。

//与用户交互到在图上提取一个点
var point = mxOcx.GetPoint(false,0,0,"\n 点取插入点:");

if (point == null)
{
   alert("用户取消..");
    return;
}

var curDatabase = mxOcx.GetDatabase();
// 得到块表对象
var blkTable = curDatabase.GetBlockTable();
// 得到当前空间
var curSpace = curDatabase.CurrentSpace();
// 当前块表中是否已经有名为sNote的块表记录,如有返回
var blkRec = blkTable.GetAt(sNote, true);
if (blkRec == null)
{
    //  没有就新插入块表记录
    //  sBlkFilePath是块文字路径


    var sBlkFilePath = "d:\\MyBlock.dwg";
    // 把dwg文件导入到当前数据库。
    mxOcx.InsertBlock(sBlkFilePath, sNote);
    // 得到新插入的块表记录
    blkRec = blkTable.GetAt(sNote, true);
}
if (blkRec != null)
{
    // 在当前空间中插入一个块引用。
    var blkRef = curSpace.InsertBlock(point.x, point.y, sNote, 4.0, 0.0);
    // 创建属性块的属性。
    var param = mxOcx.NewResbuf();
    blkRef.SetProp("createAttribute", param);
    // 修改属性文字。
    for (var j = 0; j < blkRef.AttributeCount; j++)
    {
        // 得到块引用中所有的属性
        var  attrib = blkRef.AttributeItem(j);
        if (attrib.Tag == "MYATTRIB")
        {
            attrib.TextString = sNoteText;
        }
    }
    // 修改了属性文字,通知块引用更新显示。
    blkRef.AssertWriteEnabled();
}


J. 得到图上所有属性块的属性文本.


下面代码,得到图上所有图块,然后遍历每个图块,再遍历每个属性块的属性


js代码:


// 构造一个选择集.
var ss = mxOcx.NewSelectionSet();
// 创建一个过滤选择条件.
var spFilte = mxOcx.NewResbuf();
// 把块引用对象,当着过滤条件.
spFilte.AddStringEx("INSERT", 5020);
// 得到图上,所有引用对象.
ss.AllSelect(spFilte);
var  str = "";
// 遍历所有块引用。
for (var i = 0; i < ss.Count; i++)
{
    var ent = ss.Item(i);
    if (ent == null)
        continue;
    if (ent.ObjectName == "McDbBlockReference")
    {
        var blkRef = ent;
        // 遍历属性块的属性。
        for (var j = 0; j < blkRef.AttributeCount; j++)
        {
            // 得到块引用中所有的属性
            var attrib = blkRef.AttributeItem(j);
            str += attrib.TextString + "---";
        }
    }
}
alert(str);
线型

DWG数据库中,线型样式存放在线型样式表中,表类名:MxDrawLinetypeTable,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawLinetypeTable.htm


线型样式表中每一条记录称为一种线型样式,类名:MxDrawLinetypeTableRecord,它的详细接口说明参考:http://www.mxdraw.com/help/IMxDrawLinetypeTableRecord.htm


线型样式是随图纸保存,不同的图纸使用的线型样式都可能会不一样。


文字样式设置命令:Mx_Linetype, 比如:


ocx.SendStringToExecute("Mx_Linetype")


简单线型定义是通一个double数组来表示,大于零表示线型的实线长度,小于零表示线型的虚线长度,比如


1,-1,2,-2定义的线如下




在控件程序所在目录下有个mx.lin线型定义文件,定义了一些常用的线型,线型文件定义格式与AutoCAD线型定义文件一至,可在百度搜索到AutoCAD线型定义文件格式教程。


调用控件函数:LoadLinetypeFromFile从线型文件加载线型,函数详细说明:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__LoadLinetypeFromFile@BSTR@BSTR@VARIANT_BOOL.htm


下面代码,从线型文件加CENTER线型,然使用该线型,画一条直线


 var  lId = mxOcx.LoadLinetypeFromFile(mxOcx.GetOcxAppPath() + "//mx.lin", "CENTER",true);
 mxOcx.LineType = "CENTER";
 mxOcx.DrawLine(0, 0, 100, 100);


修改全局线型比例代码如下:


//返回控件的数据库对象
 var database = mxOcx.GetDatabase();

// 设置全局线型比例
database.LinetypeScale = 2.0;


MxDrawDatabase的CurrentlyLineTypeScale属性,设置新增加到数据库的对象的默认线型缩放比例


MxDrawDatabase的CurrentlyLineTypeName属性,设置新增加到数据库的对象的默认线型


在有些时候,明明一些线有线型,但显示成实线的原因是,线型的中空白长度远远小于或远远大于当前视区显示的范围上长度(不在一个数量级上),此时控件会显示成实线,AutoCAD软件也一样。这时可以通修改对象的线型比例或全局线型比例,让线型的显示大小在一个合理范围内,也可通过放大或缩小视区后,然后使用重新命令重新生成显示。


线型在线演示例子:点击此处在线演示


A. 添加线型


使用控件的AddLinetype,AddLinetypeEx函数,添加一种线型,详细接口说明:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__AddLinetype@BSTR@BSTR.htm


下面代码,添加一个虚线,然后绘制直线使用该线型


        //绘制一个虚线
        //定义虚线数据据,"MyLineType"是线型名,"6,-8"是虚线的一个单位定义,6是实线长,-8是空格长。
        mxOcx.AddLinetype("MyLineType", "6,-10");
        //设置当前线型为"MyLineType"
        mxOcx.LineType = "MyLineType";
        //绘制一个虚线
        mxOcx.DrawLine(0, 30, 100, 30);
        mxOcx.UpdateDisplay();


下面代码,添加一个带文字的线型,如下:


        //  先添加一个线型中使用的文字样式
        mxOcx.AddTextStyle1("MyLineTypeTextStyle", "txt.shx", "hztxt.shx", 1);
        //增加一个带有形的线型
        mxOcx.AddLinetypeEx("MyLineType3", "(12.7,(\"T=MxDraw\",\"S=2.54\",\"L=-5.08\",\"R=0.0\",\"X=-2.54\",\"Y=-1.27\"),-10.08)", "MyLineTypeTextStyle");
        // 设置当前绘图函数使用的线型
        mxOcx.LineType = "MyLineType3";
        mxOcx.LineWidth = 0;
        //绘制一个带宽度的红色点划线。
        mxOcx.DrawLine(300, 120, 600, 120);
        mxOcx.LineWidth = 4;
        //绘制一个带宽度红色点划斜线
        mxOcx.DrawLine(300, 220, 600, 220);
        //更新视区显示
        mxOcx.UpdateDisplay();


运行效果如下:




B. 得到图上所有线型


下面C#代码,取到数据库的线型表,然后遍历表中所有线型记录对象,并得到线型名输出


        var database = mxOcx.GetDatabase();
        //返回数据库中的线型表对象
        var linetypeTable = database.GetLinetypeTable();
        //创建遍历器
        var iter = linetypeTable.NewIterator();
        if (iter == null)
            return;
        var sRet = null;
        //移动当前遍历器位置
        for (; !iter.Done(); iter.Step(true, false))
        {
            //返回遍历器当前位置的线型样式
            var lineType = iter.GetRecord();
            //得到文字样式名
            sRet = sRet + ',' + lineType.Name;
        }
        alert(sRet);


C.  修对象的线型


下面代码,让用户在图上选择一个对象,然后新增加一个线型,再把对象的线型改成新增加的线型。


        var ent = mxOcx.GetEntity("\n 选择实体对象:");
        if (ent == null)
        {
            return;
        }
        mxOcx.AddLinetype("MyLineType", "6,-10");

        // 设置实体线型。
        ent.LineType = "MyLineType";
        alert("已经修改线型");
        mxOcx.UpdateDisplay();
实体

图纸所有对象都是从类MxDrawMcDbObject继承,该 类的详细参考:http://www.mxdraw.com/help/IMxDrawMcDbObject.htm,该类提供得到对象句柄,ID,对象类型信息等函数。


图上可见的对象是从 MxDrawEntity继承,该 类的详细参考:http://www.mxdraw.com/help/IMxDrawEntity.htm,该类提供可见实体的通用属性操作,如线型,图层,文字样式,颜色等函数。


它们在类继承图中位置如下:




类继承关系详细 PDF格式图:http://www.mxcad.net:2080/class.pdf


实体在线演示例子:点击此处在线演示


A. 实体ID和句柄


ID和句柄都用来标识一个对象,ID是一个64位长整型变量,是一个内存地址,访问速度最快,但它每次打开都不一样,如果需要把一个对象的标识存起来,下次又能找到对象,就需要使用句柄,句柄是一个字符串变量,它保证不管什么时候总是不会变化,句柄在DWG图纸中是唯一存在,ID是内存中唯一存在。


如下代码,得到id,句柄,如下:


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 得到对象id;
            var id = ent.ObjectID;
            // 得到对象句柄
            var sHandle = ent.handle;

            alert(id);
            alert(sHandle);


通过 id得到对象,js代码如下:


            var obj = mxOcx.ObjectIdToObject(id);
            // 或
            // 创建一个当前应用实体对象。
            //得到当前数据库对象
            var database = mxOcx.GetDatabase();
            var obj = database.ObjectIdToObject(id);


通过 Handle得到对象,js代码如下:


            var obj = mxOcx.HandleToObject(sHandle);
            // 或
            // 创建一个当前应用实体对象。
            var database = mxOcx.GetDatabase();
            var obj = database.HandleToObject(sHandle);


B. 实体的类型信息


调用ObjectName函数得到对象的类型名,有了类型名就能判断实体具体是一个什么对象,调用Dxf0函数,得到对象的DXF组码的类型名,这个和AutoCAD中的DXF组码是一样,比如直线的类型名为:McDbLine,DXF0组码值: LINE,DXF0组码值可以用来构造集时的类型过滤。


如下js代码,


                // 让用户在图上选择一个对象。
                var ent = mxOcx.GetEntity("选择实体");
                if (ent == null)
                    return;
                // 得到Dxf0的值。
                var sDxfType = ent.Dxf0;
                alert(sDxfType);
                if (ent.ObjectName == "McDbLine")
                {
                    // ent是一个直线。
                    var line = ent;
                    // 得到直线开始点。
                    var pt1 = line.StartPoint;
                    alert(pt1.x);
                    alert(pt1.y);

                    // 得到直线结束点.
                    var pt2 = line.EndPoint;
                    alert(pt2.x);
                    alert(pt2.y);
                }
                /*
                 else if(...)
                 {
                 // 其它类型.
                 }*/


C. 可见实体属性


图上可见实体的主要属性,有线型,图层,文字样式,颜色,是否可见,显示顺序,详细参见:http://www.mxdraw.com/help/!!MEMBERTYPE_Properties_IMxDrawEntity.htm


我们可以提取,和修改这些属性,如下图:




修改Visible属性,可让实体是否可见,比如:


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 隐藏实体
            ent.Visible = false;


比如修改对象颜色:


如js代码:


        // -------------------------------------------------------------------------
        // Summary:
        //         改变实体颜色
        // Parameters:
        //         id            -    实体的id.
        //         iR,  iG,iB    -   实体的颜色
        // Returns:
        //         成功返回true
        // -------------------------------------------------------------------------
        function ChangeColor( id, iR, iG, iB)
        {

            var id = mxOcx.DrawLine(200, 0, 300, 100);
         // 由id得到实体对象.
         var ent = mxOcx.ObjectIdToObject(id);
         if (ent == null)
         return false;

         var color = mxOcx.NewComObject("IMxDrawMcCmColor");
         color.SetRGB(255,0,0);

         // 设置实体颜色。
         ent.TrueColor = color;
         return true;


        }


注意:由于COM对象的特性,不能这样直接修改颜色,是不起作用,例如下:


ent.TrueColor.SetRGB(iR, iG, iB);


MxDrawModifyTheColor: 用来批量修改图上所有对象的颜色,详细参见:http://www.mxdraw.com/help/IMxDrawModifyTheColor.htm,可以在打印图纸前,用该接口把图纸所有颜色设黑白色,这样打印出来更清晰。


比如下面js代码,把所有实体颜色修改成灰色:


    var changeColor = mxOcx.NewComObject("IMxDrawModifyTheColor");
    changeColor.Do(mxOcx.GetDatabase(), 0x010101);


在修改颜色后调用Restore 恢复对象颜色。


D. 修改显示顺序


在用户绘图时,在默认情况下,重叠对象(例如文字、宽多段线和实体填充多边形)通常按其创建次序显示:新创建的对象显示在现有对象前面。本实例演示了如何控制显示顺序,具体实现js代码如下:


function MxOrder() {

    var database = mxOcx.GetDatabase();
    var ret = database.GetProp("getMinDrawOrder");
    var lMin = ret.AtLong(0);

    var ret2 = database.GetProp("getMaxDrawOrder");
    var lMax = ret2.AtLong(0);

    var sTemp = mxOcx.DrawImage(0, 0, 0, 0, "D:\\mxcad.jpg");
    var ent = database.ObjectIdToObject(sTemp);

    var res = mxOcx.NewResbuf();
    res.AddLong(lMin + 2);

    ent.SetProp("drawOrder", res);
    mxOcx.ZoomAll();
}


由上述设置的js代码可以将我们插入的图片显示到最开始绘制的两个实体之上,之后绘制的实体之下。效果如下图所示:




E. 扩展数据


用户可给图纸上的对象设置扩展数据,这些扩展数据可以是用户实际需求的专业数据,扩展数据支持字符串,double,int,等类型。每个扩展数据都一个扩展数据名称,每个名称下也可能有多个扩展数据,一个实体可以有多个扩展数据名称,这些扩展数据在内存中是一个链表来存放的,每个链结代表一个数据,每个链结中字符串数据长度不超过200(DWG图纸格式确定了),链表类MxDrawResbuf详细说明参考:


http://www.mxdraw.com/help/IMxDrawResbuf.htm


关于扩展数据的详细教程:


http://www.mxdraw.com/help_4_95.html


F. 编辑实体


我们提供了,复制,移动,缩放,变换,镜向等编辑实体函数,详细如下图:




下面js代码,把实体从一个点,移到另一个点.

            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 移动实体
            // 移动基点
            var ptBase = mxOcx.NewPoint();
            ptBase.x = 0;
            ptBase.y = 0;
            // 移动到点.
            var ptMoveTo = mxOcx.NewPoint();
            ptMoveTo.x = 100;
            ptMoveTo.y = 100;
            ent.Move(ptBase, ptMoveTo);


调用TransformBy函数,可以构建一个坐标变换矩阵,然后对实体进行变换。


下面js代码,选对实体进行缩放,然后再移动:


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 创建一个移动矩阵

            var movdMat = mxOcx.NewComObject("IMxDrawMatrix3d");
            // 移动向量。,100,100相当于向右,向上移动100.
            var offset = mxOcx.NewComObject("IMxDrawVector3d");
            offset.x = 100;
            offset.y = 100;
            // 设置移动矩阵.
            movdMat.Translation(offset);
            // 创建一个缩放矩阵.
            var scale = mxOcx.NewComObject("IMxDrawMatrix3d");
            // 设置缩放基点是0,0.
            var scaleBasePoint = mxOcx.NewPoint();
            scaleBasePoint.x = 0;
            scaleBasePoint.y = 0;
            // 设置缩放比例为 2.
            scale.Scaling(2, scaleBasePoint);
            // 把两矩阵相乘.PostMultBy是右乘。
            // movdMat = movdMat * scale;
            // 控件的矩阵坐标变换是从表达的右往左变换原则.
            // 所以下面这句的意思,先进行缩放,然后再进行移动变换。
            movdMat.PostMultBy(scale);
            // 变换实体.
            ent.TransformBy(movdMat);


G. 删除实体


删除实体,直接调用控件Erase函数删除,该函数传一个实体id.


比如 :


mxOcx.Erase(lId);


或都调用对象的删除函数也行,比如:


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 删除对象。
            ent.Erase();


H. 扩展记录


在CAD中,对象上面不但可以存放扩展数据,还可以存放扩展记录,在对象上可创建一个字典(这个字典和前面说到的全局字典类似),字典中存放扩展记录,这样可以存放更多的数据,调用GetExtensionDictionary函数得到字典。


下面js代码演示如何读取对象扩展记录:


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 得到实体扩展字典
            var dict = ent.GetExtensionDictionary();
            if (dict == null)
                return;
            // 得到字典下自己写数据的字典
            var myDict = dict.GetAt("MyDict");
            if (myDict == null)
            {
                return;
            }
            // 得到字典内扩展记录.
            var rec = myDict.GetAt("MyGlobalData");
            if (rec == null)
            {
                return;
            }
            // 输出扩展记录中的数据.
            var data = rec.GetXRecordData();
            data.PrintData();


下面js代码演示如何写入扩展记录:


        // 让用户在图上选择一个对象。
        var ent = mxOcx.GetEntity("选择实体");
        if (ent == null)
            return;
        // 写扩展字典
        var param = mxOcx.NewResbuf();
        //创建扩展字典,如果对象已经有扩展字典,该函数什么都不做。
        ent.SetProp("createExtensionDictionary", param);
        // 得到扩展字典
        var dict = ent.GetExtensionDictionary();
        if (dict == null)
            return;
        // 向扩展字典中增加一个自己的字典,用于写自己的数据.
        var myDict = dict.AddObject("MyDict", "McDbDictionary");
        // 向字典中增加一个扩展记录。
        var xRecord = myDict.AddXRecord("MyGlobalData");
        if (xRecord == null)
            return;
        // 做准备写入的扩展记录数据.
        var xData2 = mxOcx.NewResbuf();
        xData2.AddLong(99999);
        xData2.AddDouble(666);
        var ptTest = mxOcx.NewPoint();
        ptTest.x = 77;
        ptTest.y = -100;
        xData2.AddPoint(ptTest);
        xData2.AddString("TestApp2");
        // 写入数据.
        xRecord.SetXRecordData(xData2);


I. 得到实体的坐标


不同的实体它的坐标属性不一样,比如直线就是开始点,和结速点属性,圆的就是中心点坐标和半径属性。所以要得实体的坐标,需要判断对象类型,然后再转换成具体的对象,再读取它的坐标。


控件提供的计算对象最小外包的函数:GetBoundingBox,详见:http://www.mxdraw.com/help/IMxDrawEntity__GetBoundingBox@[out]_IMxDrawPoint__@[out]_IMxDrawPoint__.htm


下面js代码,得到对象最小外包矩形框坐标:


            var  ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            var pt1Ob = mxOcx.NewPoint();
            var  pt2Ob = mxOcx.NewPoint();
            // 得到最小外包。
            var  points = ent.GetBoundingBox2();
            ent.Close();
            var pt1Ob = points.Item(0);
            var pt2Ob = points.Item(1);
            if(pt1Ob != null && pt2Ob != null)
            {
                // 成功得到。
                var app = mxOcx.NewComObject("IMxDrawApplication");
                app.ZoomWindow(pt1Ob.x,pt1Ob.y, pt2Ob.x,pt2Ob.y);

                alert(pt1Ob.x);
                alert(pt1Ob.y);
                alert(pt2Ob.x);
                alert(pt2Ob.y);

            }


J. 实体的选择


调用控件的AddCurrentSelect函数,把实体设置成选中状,函数详见:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__AddCurrentSelect@LONGLONG@VARIANT_BOOL@VARIANT_BOOL.htm


调用控件的ClearCurrentSelect函数清除当前选择


调用IMxDrawSelectionSet::CurrentSelect 得到当前选择的实体,详见:


http://www.mxdraw.com/help/IMxDrawSelectionSet__CurrentSelect@[in,defaultvalueNULL]_IMxDrawResbuf_.htm


下面代码,得到当前选择的实体:


        //实例化一个构造选择集进行过滤,该类封装了选择集及其处理函数。
        var  ss = mxOcx.NewSelectionSet();
        //构造一个过滤链表
        var filter = mxOcx.NewResbuf();
        ss.CurrentSelect(filter);

        for (var i = 0; i < ss.Count; i++)
        {
            var ent = ss.Item(i);
            if (ent.ObjectName == "McDbLine")
            {
                // 是个直线。
                var line = ent;
                var spt = line.StartPoint;
                alert(spt.x);
                alert(spt.y);
                var ept = line.EndPoint;
                alert(ept.x);
                alert(ept.y);

            }
            else if (ent.ObjectName == "McDbPolyline")
            {
                // 是个多义线.
                var pl = ent;
                var j = 0;
                // 循环,得到端点坐标
                for (j = 0; j < pl.NumVerts; j++)
                {
                    var pt = pl.GetPointAt(j);
                    alert(pt.x);
                    alert(pt.y);

                }
            }
        }


K. 闪烁实体


我们控件可以对实体进行一个动画的闪烁,这样可以更方便提示用户。


调用控件函数:TwinkeEnt,StopTwinkeEnt,StopAllTwinkeEnt,SetTwinkeTime,SetTwinkeColor ,实现实体的闪烁控制。


如下代码,让用户在图上选择一个对象,然后闪烁


            // 让用户在图上选择一个对象。
            var ent = mxOcx.GetEntity("选择实体");
            if (ent == null)
                return;
            // 准备闪烁颜色.
            var colors =  mxOcx.NewResbuf();
            colors.AddLongEx(255);
            colors.AddLongEx(65280);
            mxOcx.SetTwinkeColor(colors);
            // 设置闪烁间隔的时间
            mxOcx.SetTwinkeTime(2000);
            // 开始闪烁
            mxOcx.TwinkeEnt(ent.ObjectID);


控件DrawImageMark函数,在图上绘制一个图片标记,该标记可以是一组的图片组成,如果闪烁这样的图片标记对象,就可以做出一个图片动画效果。


例如下:


        //新建一个COM组件对象 参数为COM组件类名
        var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
        getPt.message = "点取图片的插入中点";
        if (getPt.go() != 1) {
            return;
        }
        var frstPt = getPt.value();
        if (frstPt == null) {
            return;
        }
        //控件程序在磁盘的文件路径
        var sImageFile1 = mxOcx.GetOcxAppPath() + "\\1.png";
        var sImageFile2 = mxOcx.GetOcxAppPath() + "\\2.png";
        var sImageFile3 = mxOcx.GetOcxAppPath() + "\\3.png";
        // 绘图制一个图象标记对象
        //参数一为绘制位置,是图片的中心点X ;参数二为绘制位置,是图片的中心点Y;参数三为缩放比例;参数四为旋转角度;
        //参数五为图片显示文件名;参数六为闪烁文件设置;参数七为图片数据是否随图保存
        var lId = mxOcx.DrawImageMark(frstPt.x, frstPt.y, -20, 0, sImageFile1,
            sImageFile1 + "," + sImageFile2 + "," + sImageFile3, true);
        //闪烁实体
        //参数一为被闪烁的实体对象id;参数二为闪烁次数,默认为-1表示不限闪烁次数,成功返回true
        mxOcx.TwinkeEnt(lId);


L  得到鼠标左键点击下的实体


增加ImplementMouseEventFun事件响应函数:


document.getElementById("MxDrawXCtrl").ImplementMouseEventFun = MouseEvent;



可以响应控件的鼠标左键按下事件,然后用我们FindEntAtPoint,或MxDrawSelectionSet::SelectAtPoint函数,得到鼠标坐标下面的实体。


例如


        // 控件鼠标事件
        function MouseEvent(dX, dY, lType) {

            //"lType 是事件类型,1鼠标移动,2是鼠标左键按下,3是鼠标右键按下,4是鼠标左键双击.lRet 返回非0,消息将不在往下传递"
            if(lType == 4)
            {
                // 判断当前是否正在运行选择命令。
                var ret = mxOcx.Call("Mx_IsRuningCommand", "");
                if ((ret.AtString(0) == "Ok")
                    && ret.AtString(1) != "intellisel"
                )
                    return;

                // 鼠标左键双击.
                // 构建选择集,找到鼠标左建双击下的实体。
                var ss =  mxOcx.NewSelectionSet();
                var filter = mxOcx.NewResbuf();
                //filter.AddString("LINE",5020);
                var point = mxOcx.NewPoint();
                point.x = dX;
                point.y = dY;
                // 得到点击对象。
                ss.SelectAtPoint(point,filter);
                if(ss.Count > 0)
                {
                    var ent = ss.Item(0);
                    alert("点击了" + ent.ObjectName + "对象");

                }

                // 取消后面的命令,不让鼠标事件再往下传递.
                mxOcx.SendStringToExecute("");
                return 1;


            }
            else    if(lType == 3)
            {
                // MessageBox.Show("右键按下");
            }
        }


M.  动态提示


鼠标移动到实体上后,停留一会,控件可能得到该实体对象,然后能动态提示一些信息。响应控件事件:DMxDrawXEvents::InputPointToolTipEvent,详细说明参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawXEvents__InputPointToolTipEvent@IDispatch_@BSTR_.htm,调用函数SetDynToolTipPopTime设置动态提示时间。


1.  增加InputPointToolTipEvent事件响应函数:


document.getElementById("MxDrawXCtrl").ImpInputPointToolTipFun = DoInputPointToolTipFun;


2.  在事件中返回需要提示的字符串,在事件代码里,把对象类型名提示出来:


function DoInputPointToolTipFun(ent) {

    {
        var sClassName = ent.ObjectName;

        var tip = "<b><ct=0x0000FF><al_c>"+sClassName+
            "</b><br><ct=0x00AA00><hr=100%></ct><br>";

        mxOcx.SetEventRetString(tip);
    }
    ent = null;
    CollectGarbage();
}


动态提示效果如下:




N.  其它


调用控件PutEntityInView函数,可以把实体放到视区中间,详细说明参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__PutEntityInView@LONGLONG@DOUBLE.htm


调用控件 DrawEntityToJpg函数,可以把实体显示输出到一个jpg文件,详细说明参考:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__DrawEntityToJpg@LONGLONG@BSTR@LONG@LONG@LONG.htm

打开保存图纸

我们控件提供一些打开,保存图纸的函数,下面详细说明一下:


A.  在软件启动时,自动打开图纸


调用控件函数:OpenDwgFile,详细说明参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__OpenDwgFile@BSTR.htm


该函数支持打开dxf,dwg,dwf,png,jpg,bmp,mxg文件


比如js语言:


首先响应控件初始化完成事件,在控件初化完成后,调用OpenDwgFile打开图纸


增加用户自定义事件发生事件响应函数:


document.getElementById("MxDrawXCtrl").ImplementCustomEvent = CustomEvent;


然后在该事件函数中,加入打开文件代码:


function CustomEvent(sEventName)
{
    if(sEventName == "MxDrawXInitComplete")
    {
        // 控件加载完成.

     mxOcx.OpenDwgFile("D:\\MyBlock.dwg");


    }

}


B. 打开网络路径图纸


使用控件 OpenWebDwgFile函数,打开一个http://开头网络图纸。


比如:


mxOcx.OpenWebDwgFile("http://www.mxcad.net:2080/test.dwg");


C. 把DWG图纸当着背景图打开


使用控件 OpenBackgroundFile函数,详细:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__OpenBackgroundFile@BSTR@VARIANT_BOOL@LONG@VARIANT_BOOL@VARIANT_BOOL.htm


该函数把dwg图纸变灰显示,图纸不能选中编辑。


D.二制流数据中加载图形


使用控件 ReadBinStream函数,可以加载二进制流形式的DWG图纸。


例如js:


    //服务器后台代码,返回前台二进制流数据.
    public JsonResult change()
    {
     FileStream fileStream = new FileStream(Server.MapPath(fileName), FileMode.Open, FileAccess.Read, FileShare.Read);
     BinaryReader binaryReader = new BinaryReader(fileStream);
     byte[] mybyte = binaryReader.ReadBytes((int)fileStream.Length);     return Json(mybyte, JsonRequestBehavior.AllowGet);
    }
    // 前台客服端代码:
    function Bytes2Str(arr) {

     var str = "";     for (var i = 0; i < arr.length; i++) {

         var tmp = arr[i].toString(16);         if (tmp.length == 1) {

             tmp = "0" + tmp;

         }

         str += tmp;

     }     return str;

   }
    function InitMxDrawX()
 {
     var mxOcx = document.getElementById("MxDrawXCtrl");     if (mxOcx) {     if (!mxOcx.IsIniting()) {
         clearInterval(mxtime);

             $.ajax({
                 url: '@Href("~/Home/change")',
                 success: function (text) {

                     alert(typeof (text));

                    var str = Bytes2Str(text);

                    mxOcx.NewFile();
                     mxOcx.ReadBinStream(str, "", "16777215");
                 },
                 error: function () {
                     alert("失败");

                 }
             });         //mxOcx.OpenWebDwgFile("http://192.168.0.13/DWG/后沟.dwg");
     }
     }
 }
 mxtime = setInterval(InitMxDrawX, 100);


E. 最快方式 加载图纸


DWG图纸中有很多看不见的数据,控件打开文件时,可以设置那些内容不让加载,来提高打开文件速度。


比如, 设置控件的Iniset属性的值 READCONTENT=132440最快方式打开图纸, 132440就一个位运算出来的数值,每个二进位代表是需要加那些内容,


js设置如下:




每个二进制位代表含义:


enum ReadContent
{
kReadAllDefault = 0xFFF9FFFF,//0xFFFDFFFF=~kFastRelease & ~kReadProxyEntGet
kReadAllProxyEntGet = 0xFFFDFFFF,//0xFFFDFFFF=~kFastRelease
kReadNull       = 0x0,// 下面数据都不读取
kReadExData= 0x1,
kReadHandle= 0x2,
kReadBlockRefPreviewIcon= 0x4,
kReadBlockLayoutName= 0x8,
kNamedObjectsDictionary= 0x10,// 是否读对象字典,如果不读,字典下所有数据都不会读取.
kReadGroupDict              = 0x20,// 是否读取组字典
kReadLayoutDict             = 0x40,
kReadMlineStyleDict         = 0x80,
kReadImageDict= 0x100,
kReadXrecord= 0x200,
kReadDrawOrder= 0x400,
kReadxData= 0x800,
kReadExRecord               = 0x1000,
kReadExternalReference      = 0x2000,
kReadCustomEntity           = 0x4000,// 是否读取自定义实体,如果该为项为真,则自动让kReadHandle值也为真,因为自定义实体需要名柄支持.
kReComputeDimBlock          = 0x8000,// 是否重新生成标注块 。
kReadUserDictionary         = 0x10000,// 读取命名字典下的用户字典.
kFastRelease                = 0x20000,
kReadProxyEntGet            = 0x40000,// 是否读取代理实体的entget.
kFastRead=  kReadBlockLayoutName|kNamedObjectsDictionary|kReadLayoutDict|kReadImageDict|kFastRelease|Mcad::kReadDrawOrder
};


JS代码,最快的速加载图纸,图纸内部看不见的数据,不加载:


        var param = mxOcx.NewResbuf();
        param.AddString("http://www.mxcad.net:2080/test.dwg");
        param.AddLong(132440);
        mxOcx.CallEx("Mx_OpenDwgEx", param);


F. 打开有密码的DWG函数


调用我们的自定义打开文件函数,Mx_OpenDwgEx,该函数可以输入DWG文件密码,和控制那些内容加载,详细参考:


http://www.mxdraw.com/help/MxDrawXCustomFunction__Mx_OpenDwgEx@IN_CString@IN_LONG@IN_CString.htm


比如打文件,传入密码,js代码:


        var param = mxOcx.NewResbuf();
        param.AddString("D:hhhh.dwg");
        param.AddLong(0);
        // dwg文件密码
        param.AddString("password");
        mxOcx.CallEx("Mx_OpenDwgEx", param);


G. 直接修改属性DwgFilePath打开DWG文件


如下图设置,在界面启动,自动打开D:\\MyBlock.dwg:




H. 清空当前打开内容


调用控件NewFile函数,清空所有内容,比如js


mxOcx.NewFile();


I. 图纸打开完成事件


控件打开图纸完成后,会触发该事件,用户可以在该事件里面做一些加载图纸后的一些工作。


MxDrawXEvents::OpenFileComplete,详细参考:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawXEvents__OpenFileComplete.htm


如下图,添加事件响应,js:


function CustomEvent(sEventName)
{
    if(sEventName == "OpenFileComplete")
    {
        // 控件打开一个文件完成后会调用该事件

        alert("打开图纸完成");

    }


}


J.  保存图纸


调用控件SaveDwgFile保存DWG,详细说明:http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__SaveDwgFile@BSTR.htm


该函数可以传不同的扩展名,然保存不同类型的文件,它支持保存dxf,dwf,mxg,pdf等文件格式


如下保存111.dwg:


mxOcx.SaveDwgFile("d:\\111.dwg");


调用扩展函数Mx_SetDefaultDwgVersion设置保存函数默认保存的dwg文件版本


如设置成默认保存为CAD2007文件格式的文件:


mxOcx.CallLongParam1("Mx_SetDefaultDwgVersion", 31);


函数的详细帮助如下图:




K.  保存DWG文件到服务器上


调用控件的SaveDwgToURL函数,把DWG文件提交到服务器上保存,详细说明:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__SaveDwgToURL@BSTR@BSTR@BSTR@BSTR.htm


该函数会把当前图纸保存到一个临时文件中,然后模拟一个文件表单提交给服务器。


例如:


    if (!MxDrawXCtrl_Obj.SaveDwgToURL("http://127.0.0.1.", "/Save.aspx", "ComponentName", "6046")) {
        var ret = MxDrawXCtrl_Obj.Call("Mx_GetLastError","");
        alert(ret.AtString(0));
    }
    else {
        alert("成功");
    }


L. 保存pdf


调用控件ExprotPdf函数,把当前图纸保存为pdf文件,详细说明:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__ExprotPdf@BSTR@DOUBLE@DOUBLE@BSTR@VARIANT_BOOL.htm


J. 保存JPG


调用控件SaveJpgFile函数,把当前图纸保存为jpg文件,详细说明:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__SaveJpgFile@BSTR@LONG@LONG@LONG.htm


调用控件DrawToJpg函数,把当前显示的指定区域内的图形输出到jpg文件,详细说明:


http://www.mxdraw.com/help/MxDrawXLib___DMxDrawX__DrawToJpg@BSTR@DOUBLE@DOUBLE@DOUBLE@DOUBLE@LONG@LONG@LONG.htm


调用控件自定义函数:Mx_WriteJpgToURL,把控前图形保存为jpg文件,并当着一个文件表单提交给服务器,详细说明:


http://www.mxdraw.com/help/MxDrawXCustomFunction__Mx_WriteJpgToURL@IN_LPCTSTR@IN_LPCTSTR@IN_LPCTSTR@IN_LPCTSTR@OUT_CString_@IN_LPCTSTR@IN_int@IN_int@IN_COLORREF_@IN_long@IN_double@IN_double@IN_double@IN_do.htm

比较

全图比较

怎么比较两个CAD图纸文件修改前后的不同部分呢?在工程图纸设计中,我们更多情况下可能需要对同一张工程图的前后修改部分进行对比,以确定工程图纸的改动部分及追溯原因,本教程演示了几种常见的比较方法。点击此处在线演示


实现图纸比较功能,首先将两个控件放入网页中,js代码如下:


<p align="center">

  <object classid="clsid:74A777F8-7A8F-4e7c-AF47-7074828086E2" id="MxDrawXCtrl1"  codebase="http://www.mxdraw.com/MxDrawX52.CAB#version=7.0.0.1" width=48% height=85% align="left">
    <param name="_Version" value="65536">
    <param name="_ExtentX" value="24262">
    <param name="_ExtentY" value="16219">
    <param name="_StockProps" value="0">
    <param name="IsRuningAtIE" value="1">
    <param name="EnablePrintCmd" value="1">
    <param name="ShowStatusBar" value="1">
    <param name="ShowMenuBar" value="1">
    <param name="ShowToolBars"  value="1">
    <param name="ShowCommandWindow" value="1">
    <param name="ShowModelBar" value="1">
    <param name="Iniset" value="AutoActive=N,LoadMrx=PropertyEditor">

    <param name="ToolBarFiles" value="MxDraw-ToolBar.mxt,MxDraw-ToolBar-DrawParam.mxt,MxDraw-ToolBar-Draw.mxt,MxDraw-ToolBar-Edit.mxt">
    <SPAN STYLE="color:red">不能装载CAD控件。请确认你可以连接网络或者检查浏览器的选项中安全设置。<a href="http://www.mxdraw.com/MxDrawX52.msi">http://www.mxdraw.com/MxDrawX52.msi 安载CAD控件</a></SPAN>
  </object>
  <object classid="clsid:74A777F8-7A8F-4e7c-AF47-7074828086E2" id="MxDrawXCtrl2"  codebase="http://www.mxdraw.com/MxDrawX52.CAB#version=7.0.0.1"width=48% height=85% align="right">
    <param name="_Version" value="65536">
    <param name="_ExtentX" value="24262">
    <param name="_ExtentY" value="16219">
    <param name="_StockProps" value="0">
    <param name="IsRuningAtIE" value="1">
    <param name="EnablePrintCmd" value="1">
    <param name="ShowStatusBar" value="1">
    <param name="ShowMenuBar" value="1">
    <param name="ShowToolBars"  value="1">
    <param name="ShowCommandWindow" value="1">
    <param name="ShowModelBar" value="1">
    <param name="Iniset" value="AutoActive=N,LoadMrx=PropertyEditor">

    <param name="ToolBarFiles" value="MxDraw-ToolBar.mxt,MxDraw-ToolBar-DrawParam.mxt,MxDraw-ToolBar-Draw.mxt,MxDraw-ToolBar-Edit.mxt">
    <SPAN STYLE="color:red">不能装载CAD控件。请确认你可以连接网络或者检查浏览器的选项中安全设置。<a href="http://www.mxdraw.com/MxDrawX52.msi">http://www.mxdraw.com/MxDrawX52.msi 安载CAD控件</a></SPAN>
  </object>


首先通过id得到两个控件,返回控件的数据库对象,把两个控件里面不同的内容标记出来,具体实现js代码如下:


function AllCompare() {
    var ocx1 = document.getElementById("MxDrawXCtrl1");
    var ocx2 = document.getElementById("MxDrawXCtrl2");

    var database1 = ocx1.GetDatabase();
    var database2 = ocx2.GetDatabase();

    var filter = ocx1.NewResbuf();
    var compare1 = ocx1.NewComObject("IMxDrawCompare");
    //开始比较
    //参数一为比较时使用的原始文件 参数二为修改后的,新的文件 参数三为过滤条件
    compare1.Do(database1, database2, filter);
    //返回比较后,被修改的曲线id
    var aryDifferent1 = compare1.GetCurveIdsOfTheDifferent();
    //把修改的地方,标记出来
    //参数一为缩放比例
    //参数二为当前图纸,是新修改的图纸,该变量为true,那么在原图不能找到的对象,为新增加对象
    compare1.DrawFlag(1.0,false);
    // 反过来比较一下,用来确定,那些对象是新增加的。
    var compare2 = ocx1.NewComObject("IMxDrawCompare");

    compare2.Do(database2, database1, filter);

    var aryDifferent2 = compare2.GetCurveIdsOfTheDifferent();

    compare2.DrawFlag(1.0,true);

    var iErase = 0;
    var iModify = 0;
    var iAdd = 0;

    for (var i = 0;i < aryDifferent1.Count; i++)
    {
        //返回链表中的指定位置的对象id
        var lId = aryDifferent1.AtObjectId(i);
        //返回比较后,被修改的曲线的位置。用于图上标记被修改的对象
        if(compare1.GetIsErase(lId))
        {
            iErase = iErase + 1;
        }
        else
        {
            iModify = iModify +1;
        }
    }
    for(var i = 0; i < aryDifferent2.Count;i++)
    {
        var lId = aryDifferent2.AtObjectId(i);
        if(compare2.GetIsErase(lId))
        {
            iAdd = iAdd + 1;
        }
    }

    var modfColor = ocx1.NewComObject("IMxDrawModifyTheColor");
    modfColor.Do(ocx1.GetDatabase(),3289650);
    //把指定实体颜色
    modfColor.DoEntity(aryDifferent1,255);

    alert(iModify + "对象修改," + iErase + "对象删除," + iAdd + "对象被增加");
}


网页中演示效果如下,用户可以比教在两个控件里面的图纸内容。



选择范围比较

首先通过id得到两个控件,返回控件的数据库对象,把两个控件里面不同的内容标记出来,具体实现js代码如下:


function DoImpCompare(points, filter) {

    var ocx1 = document.getElementById("MxDrawXCtrl1");
    var ocx2 = document.getElementById("MxDrawXCtrl2");

    var database1 = ocx1.GetDatabase();
    var database2 = ocx2.GetDatabase();

    var compare1 = ocx1.NewComObject("IMxDrawCompare");
    compare1.Bound = points;

    compare1.Do(database1, database2, filter);

    var aryDifferent1 = compare1.GetCurveIdsOfTheDifferent();

    compare1.DrawFlag(1.0, false);
    // 反过来比较一下,用来确定,那些对象是新增加的。
    var compare2 = ocx1.NewComObject("IMxDrawCompare");
    compare2.Bound = points;
    compare2.Do(database2, database1, filter);

    var aryDifferent2 = compare2.GetCurveIdsOfTheDifferent();

    compare2.DrawFlag(1.0, true);

    var iErase = 0;
    var iModify = 0;
    var iAdd = 0;
    for (var i = 0; i < aryDifferent1.Count; i++) {
        var lId = aryDifferent1.AtObjectId(i);
        if (compare1.GetIsErase(lId)) {
            iErase = iErase + 1;
        }
        else {
            iModify = iModify + 1;
        }
    }
    for (var i = 0; i < aryDifferent2.Count; i++) {
        var lId = aryDifferent2.AtObjectId(i);
        if (compare2.GetIsErase(lId)) {
            iAdd = iAdd + 1;
        }
    }
    alert(iModify + "对象修改," + iErase + "对象删除," + iAdd + "对象被增加");
}


用户可以选取范围内的图纸作比较,具体实现js代码如下:


function BoundCompare() {

    var ocx1  = document.getElementById("MxDrawXCtrl1");
    var getPt = ocx1.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取第一点";
    if(getPt.go() != 1)
        return;
    var frstPt = getPt.value();
    var getCorner = ocx1.NewUtility();
    var secondPt =  getCorner.GetCorner(frstPt,"点取第二点:");
    if(secondPt == null)
        return;
    var points = ocx1.NewComObject("IMxDrawPoints");
    points.Add2(frstPt);
    points.Add2(secondPt);
    var filter = ocx1.NewResbuf();
    DoImpCompare( points, filter);
}


网页中演示效果如下,用户可以比教在两个控件里面的图纸内容。



选择圆形范围比较

通过圆形范围把两个控件里面不同的内容标记出来,首先需要动态画一个圆,具体实现js代码如下:


  function DoDynWorldDrawFun(dX, dY, pWorldDraw, pData) {
    var sGuid = pData.Guid;
    var ocx1 = document.getElementById("MxDrawXCtrl1");
    ocx1.SetEventRet(0);
    if (sGuid == "DrawCircle") {
        var pt1 = pData.GetPoint("pt1");
        if (pt1 == null)
            return;
        var pt2 = ocx1.NewPoint();
        pt2.x = dX;
        pt2.y = dY;
        var dR = pt1.DistanceTo(pt2);
        pWorldDraw.DrawCircle(pt1.x, pt1.y, dR);
    }

}


用户可以选取圆形范围内的图纸作比较,具体实现js代码如下:


function CircleCompare() {
    var mxOcx  = document.getElementById("MxDrawXCtrl1");
    var getPt1 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt1.message = "指定圆心";
    if (getPt1.go() != 1) {
        return;
    }
    var getPt2 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt2.message = "指定圆上一点";
    getPt2.basePoint = getPt1.value();
    var spDrawData = getPt2.InitUserDraw("DrawCircle");
    spDrawData.SetPoint("pt1", getPt1.value());
    getPt2.setUseBasePt(true);
    if (getPt2.go() != 1) {
        return;
    }
    var cen = getPt1.value();
    var pt2 = getPt2.value();
    var dR = cen.DistanceTo(pt2);
    var circle = mxOcx.NewEntity("IMxDrawCircle");
    circle.Center = cen;
    circle.Radius = dR;
    var points = circle.GetSamplePoints(0.1);

    if (points.Count < 3) {
        alert("圆太小");
    }
    var filter = mxOcx.NewResbuf();
    DoImpCompare(points, filter);
}


网页中演示效果如下,用户可以比教在两个控件里面的图纸内容。
