简介

控件提供了很多简单易用的绘图函数,用于参数化绘图。在此演示中,我们绘制了直线、多段线、点、样条线、圆、圆弧、椭圆、椭圆弧等实体。点击此处在线演示

绘图函数详细参数说明,参考MxDraw5.2Help.chm,如下图:






 在调用绘图函数之前,可以设置如下属性:

 DrawCADColor:设置绘图颜色,CAD的颜色

 DrawCADColorIndex: 设置绘图颜色,CAD的颜色索引

 DrawColor: 设置绘图颜色,OLE颜色

 LayerName: 绘图函数使用图层名

 LineType:  绘图函数使用的线型

 LineWidth:  绘图函数使用的线宽

 PatternDefinition: 绘图函数使用的图案定义

 TextStyle: 绘图函数使用的文字样式


视频如下:

绘制直线

用户可以在CAD控件视区任意位置绘制直线。


主要用到函数说明:


_DMxDrawX::DrawLine


绘制一个直线。详细说明如下:


参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


js中实现代码说明:


function DrawLine() {
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //创建一个图层,名为"LineLayer"
    mxOcx.AddLayer("LineLayer");
    //设置当前图层为"LineLayer"
    mxOcx.LayerName = "LineLayer";
    // 直接绘制一个实线
    // 参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    mxOcx.DrawLine(0, 0, 100, 0);
    // 绘制一个实斜线
    mxOcx.DrawLine(200, 0, 300, 100);
    //----------------------------------------------------------------------------------------------------------
    //绘制一个虚线
    //定义虚线数据据,"MyLineType"是线型名,"6,-8"是虚线的一个单位定义,6是实线长,-8是空格长。
    mxOcx.AddLinetype("MyLineType", "6,-10");
    //设计当前线型为"MyLineType"
    mxOcx.LineType = "MyLineType";
    // 绘制一个虚线
    mxOcx.DrawLine(0, 30, 100, 30);
    // 绘制一个斜虚线
    mxOcx.DrawLine(200, 30, 300, 130);
    //---------------------------------------------------------------------------------------------------------
    // 修改绘线的颜色为 16711680(蓝色),  16711680转成16进制是0xFF 00 00,其中,FF是蓝色,00是绿色,第个二00是红色。
    mxOcx.DrawCADColor = 16711680;
    // 绘制一个蓝色的虚线
    mxOcx.DrawLine(0, 60, 100, 60);
    // 绘制一个蓝色的斜虚线
    mxOcx.DrawLine(200, 60, 300, 160);
    //---------------------------------------------------------------------------------------------------------
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 4;
    //绘制一个带宽度的直线。
    mxOcx.DrawLine(0, 90, 100, 90);
    // 绘制一个带宽度的斜线
    mxOcx.DrawLine(200, 90, 300, 190);
    //---------------------------------------------------------------------------------------------------------
    //绘制一个点划线虚线
    mxOcx.AddLinetype("MyLineType2", "10,-2,3,-2");
    //把线型改点划线
    mxOcx.LineType = "MyLineType2";
    // 修改绘线的颜色为 255(红色),  255转成16进制是0x00 00 FF,其中,00是蓝色,第个二00是绿色,FF是红色。
    mxOcx.DrawCADColor = 255;
    //绘制一个带宽度的红色点划线。
    mxOcx.DrawLine(0, 120, 100, 120);
    // 绘制一个带宽度红色点划斜线
    mxOcx.DrawLine(200, 120, 300, 220);
    //---------------------------------------------------------------------------------------------------------
    //增加一个带有形的线型
    mxOcx.AddTextStyle1("MyLineTypeTextStyle", "txt.shx", "hztxt.shx", 1);
    mxOcx.AddLinetypeEx("MyLineType3", "(12.7,(\"T=MxDraw\",\"S=2.54\",\"L=-5.08\",\"R=0.0\",\"X=-2.54\",\"Y=-1.27\"),-10.08)", "MyLineTypeTextStyle");
    mxOcx.LineType = "MyLineType3";
    mxOcx.LineWidth = 0;
    //绘制一个带宽度的红色点划线。
    mxOcx.DrawLine(350, 120, 600, 120);
    //---------------------------------------------------------------------------------------------------------
    //增加一个带有形的线型
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    mxOcx.LineType = "FENCELINE1";
    mxOcx.LineWidth = 0;
    //绘制一个带宽度的红色点划线。
    mxOcx.DrawLine(350, 220, 600, 220);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制直线按钮,触发DrawLine()事件,CAD控件视区将显示在js中设置好的直线。如下图所示:



绘制多线段

多段线又被称为多义线,表示一起画的都是连在一起的一个复合对象,可以是直线也可以是圆弧并且它们还可以加不同的宽度。


主要用到函数说明:


_DMxDrawX::PathLineTo


把路径下一个点移到指定位置。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


_DMxDrawX::DrawPathToPolyline


把路径变成一个Polyline。


js中实现代码说明:


function DrawPolyline() {
    //Polyline 又称多义线,就是可以绘制多条首尾相连的线,也可以是圆弧相连,同是可以指定线的开始和结束宽。

    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;

    //把线型改成实线
    mxOcx.LineType = "";

    //设置线宽 4
    mxOcx.LineWidth = 0;

    //创建一个图层,名为"PolylineLayer"
    mxOcx.AddLayer("PolylineLayer"); ;

    //设置当前图层为"PolylineLayer"
    mxOcx.LayerName = "PolylineLayer";


    //《---------------------------------------》
    //用Plyline显示绘制矩形框

    //定义一个路径的开始点
    mxOcx.PathMoveTo(0, 300);

    //路径的一下个点
    mxOcx.PathLineTo(100, 300);

    //路径的一下个点
    mxOcx.PathLineTo(100, 400);

    //路径的一下个点
    mxOcx.PathLineTo(0, 400);

    //把路径设置成闭合
    mxOcx.PathMakeClosed();


    //把路径闭合,生成一个矩形框
    mxOcx.DrawPathToPolyline();

    //《---------------------------------------》
    //绘制一个有宽度,带线型的矩形框
    //定义一个路径的开始点
    mxOcx.PathMoveTo(200, 300);

    //路径的一下个点
    mxOcx.PathLineTo(300, 300);

    //路径的一下个点
    mxOcx.PathLineTo(300, 400);

    //路径的一下个点
    mxOcx.PathLineTo(200, 400);

    //把路径设置成闭合
    mxOcx.PathMakeClosed();

    mxOcx.AddLinetype("MyLineType3", "30,-10");

    mxOcx.LineType = "MyLineType3";

    mxOcx.DrawCADColorIndex = 255;

    mxOcx.LineWidth = 5;

    mxOcx.DrawPathToPolyline();

    //《---------------------------------------》
    //绘制一个有宽度的矩形框
    //定义一个路径的开始点
    mxOcx.PathMoveTo(400, 300);

    //路径的一下个点
    mxOcx.PathLineTo(500, 300);

    //路径的一下个点
    mxOcx.PathLineTo(500, 400);

    //路径的一下个点
    mxOcx.PathLineTo(400, 400);

    //把路径设置成闭合
    mxOcx.PathMakeClosed();

    mxOcx.LineType = ("");

    mxOcx.DrawCADColor = 65280;

    mxOcx.LineWidth = 10;

    mxOcx.DrawPathToPolyline();


    //《---------------------------------------》
    //绘制一个有宽度的矩形框
    //定义一个路径的开始点
    mxOcx.PathMoveTo(400, 300);

    //路径的一下个点
    mxOcx.PathLineTo(500, 300);

    //路径的一下个点
    mxOcx.PathLineTo(500, 400);

    //路径的一下个点
    mxOcx.PathLineTo(400, 400);

    //把路径设置成闭合
    mxOcx.PathMakeClosed();

    mxOcx.LineType = "";

    mxOcx.DrawCADColor = 65280;

    mxOcx.LineWidth = 10;

    mxOcx.DrawPathToPolyline();

    //《---------------------------------------》
    //绘制一个有宽度的,不闭合的矩形框
    //定义一个路径的开始点
    mxOcx.PathMoveTo(600, 300);

    //路径的一下个点
    mxOcx.PathLineTo(700, 300);

    //路径的一下个点
    mxOcx.PathLineTo(700, 400);

    //路径的一下个点
    mxOcx.PathLineTo(600, 400);

    //把路径设置成闭合
    mxOcx.LineType = "";

    mxOcx.DrawCADColor = 65280;

    mxOcx.LineWidth = 10;

    mxOcx.DrawPathToPolyline();


    //《---------------------------------------》
    //绘制一个有宽度的,三角形
    //定义一个路径的开始点
    mxOcx.PathMoveTo(800, 300);

    //路径的一下个点
    mxOcx.PathLineTo(900, 300);

    //路径的一下个点
    mxOcx.PathLineTo(900, 400);

    mxOcx.PathMakeClosed();

    //把路径设置成闭合
    mxOcx.LineType = "";

    mxOcx.DrawCADColor = 65280;

    mxOcx.LineWidth = 10;

    mxOcx.DrawPathToPolyline();


    //《---------------------------------------》
    //绘制一个箭头
    mxOcx.PathMoveToEx(1000, 300, 10, 10, 0);

    mxOcx.PathLineToEx(1000, 500, 30, 0, 0);

    mxOcx.PathLineTo(1000, 580);

    mxOcx.DrawPathToPolyline();


    //《---------------------------------------》
    //绘制一个虚线箭头
    mxOcx.PathMoveToEx(1200, 300, 10, 10, 0);

    mxOcx.PathLineToEx(1200, 500, 30, 0, 0);

    mxOcx.PathLineTo(1200, 580);

    mxOcx.DrawCADColor = 65535;

    mxOcx.LineType = ("MyLineType3");

    mxOcx.DrawPathToPolyline();

    //《---------------------------------------》
    //绘制一个圆弧箭头,-0.34是圆弧的凸度.

    //axMxDrawX1.PathMoveToEx 1400, 300, 10, 10, -0.34);
    mxOcx.PathMoveToEx(1400, 300, 10, 10, -0.34);

    mxOcx.PathLineToEx(1400, 500, 30, 0, 0.34);

    mxOcx.PathLineTo(1400, 600);

    mxOcx.DrawCADColor = 16776960;

    mxOcx.LineType = "MyLineType3";

    mxOcx.DrawPathToPolyline();


    //《---------------------------------------》
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();

    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制多段线按钮,触发DrawPolyline()事件,则用户可以在CAD控件视区绘制所需的多段线。如下图所示:



绘制点

点在CAD中的作用除了可以分割对象外,还能测量对象,点不仅表示一个小的实体,而且通过点作为绘图的参考标记。


pdmode是一个控制point的形式的系统变量,当pdmode=0时是可见的一个点,当pdmode=1时是一个不可见的点,但仍存在。pdmode=2时是一个十字,pdmode=3时是一个叉子,将值指定为 32、64 或 96,除了绘制通过点的图形外,还可以选择在点的周围绘制形。PDSIZE是设置点对象的显示大小。正的PDSIZE值指定点图形的绝对尺寸。负值将解释为视口大小的百分比。重生成图形时将重新计算所有点的尺寸。


主要用到函数说明:


_DMxDrawX::DrawPoint


绘制一个点。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


js中实现代码说明:


function DrawPoint() {
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    // 设置点样式,具体的值,可以看autocad帮助
    //pdmode是一个控制point的形式的系统变量,当pdmode=0时是可见的一个点,
    // 当pdmode=1时是一个不可见的点,但仍存在。pdmode=2时是一个十字,pdmode=3时是一个叉子
    //将值指定为 32、64 或 96,除了绘制通过点的图形外,还可以选择在点的周围绘制形。
    mxOcx.SetSysVarLong("PDMODE", 0);
    // 设置点大小,0.0表示它随屏幕
    mxOcx.SetSysVarDouble("PDSIZE", 15.0);
    mxOcx.DrawPoint(0,50);
    //-----------------------------------------------------------------------------------------------
    mxOcx.SetSysVarLong("PDMODE", 67);
    // 设置点大小,0.0表示它随屏幕
    mxOcx.SetSysVarDouble("PDSIZE", 15.0);
    mxOcx.DrawPoint(50,50);
    //-----------------------------------------------------------------------------------------------
    mxOcx.SetSysVarLong("PDMODE", 3);
    // 设置点大小,0.0表示它随屏幕
    mxOcx.SetSysVarDouble("PDSIZE", 15.0);
    mxOcx.DrawPoint(100,50);
    //-----------------------------------------------------------------------------------------------
    mxOcx.SetSysVarLong("PDMODE", 2);
    // 设置点大小,0.0表示它随屏幕
    mxOcx.SetSysVarDouble("PDSIZE", 15.0);
    mxOcx.DrawPoint(150,50);
    mxOcx.ZoomAll();
    mxOcx.UpdateDisplay();

}


效果展示:


通过点击绘制点按钮,触发DrawPoint()事件,CAD控件视区将显示在js中设置好的点。如下图所示:



绘制样条线

在CAD设计时,需要绘制样条线,用户可以设置样条线线重及颜色等属性。


主要用到函数说明:


_DMxDrawX::PathLineTo


把路径下一个点移到指定位置。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


_DMxDrawX::DrawPathToSpline


把路径变成一个样条线。


js中实现代码说明:


function DrawSpline() {

    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;

    //把线型改成实线
    mxOcx.LineType = "";

    //设置线宽 4
    mxOcx.LineWidth = 0;

    //创建一个图层,名为"SplinelineLayer"
    mxOcx.AddLayer("SplinelineLayer");

    //设置当前图层为"SplinelineLayer"
    mxOcx.LayerName = "SplinelineLayer";


    //《---------------------------------------》
    //用绘制一个实线的样条线

    //定义一个路径的开始点
    mxOcx.PathMoveTo(0, 1700);

    //路径的一下个点
    mxOcx.PathLineTo(100, 1700);

    //路径的一下个点
    mxOcx.PathLineTo(100, 1800);

    //路径的一下个点
    mxOcx.PathLineTo(0, 1800);

    //把路径拟合成一个样线
    mxOcx.DrawPathToSpline();



    //《---------------------------------------》
    //用绘制一个虚线的样条线
    mxOcx.AddLinetype("MySplineType", "30,-10");

    mxOcx.LineType = ("MySplineType");

    mxOcx.DrawCADColor = 255;

    mxOcx.LineWidth = 5;

    //定义一个路径的开始点
    mxOcx.PathMoveTo(200, 1700);

    //路径的一下个点
    mxOcx.PathLineTo(300, 1700);

    //路径的一下个点
    mxOcx.PathLineTo(300, 1800);

    //路径的一下个点
    mxOcx.PathLineTo(400, 1800);

    mxOcx.DrawPathToSpline();

    mxOcx.ZoomAll();

    mxOcx.UpdateDisplay();

}


效果展示:


用户可以通过点击绘制样条线按钮,可以在CAD控件视区显示js中设置好的样条线。如下图所示:



绘制圆

CAD绘制图像的过程中,画圆的情况是非常常见的,用户可以设置圆的圆心位置及半径属性。


主要用到函数说明:


_DMxDrawX::DrawCircle


绘制一个圆。详细说明如下:


参数说明

DOUBLE dCenterX

圆的中心X值

DOUBLE dCenterY

圆的中心Y值

DOUBLE dRadius

圆的半径


js中实现代码说明:


function DrawCircle() {
    //清空当前显示内容
    mxOcx.NewFile();

    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;

    //把线型改成实线
    mxOcx.LineType = "";

    //设置线宽 4
    mxOcx.LineWidth = 0;

    //创建一个图层,名为"CircleLayer"
    mxOcx.AddLayer("CircleLayer");

    //设置当前图层为"CircleLayer"
    mxOcx.LayerName = "CircleLayer";

    //《---------------------------------------》
    //绘制一个实线黑色的圆
    mxOcx.DrawCircle(0, 800, 70);

    //《---------------------------------------》
    //绘制一个带颜色的圆
    mxOcx.AddLinetype("CircleLineType", "");

    //设计当前线型为"CircleLineType"
    mxOcx.LineType = ("CircleLineType");
    mxOcx.DrawColor = 255;
    mxOcx.DrawCircle(200, 800, 70);

    //《---------------------------------------》
    //绘制一个虚线线的圆
    mxOcx.AddLinetype("CircleLineType", "30,-5,7,-7");

    //设计当前线型为"CircleLineType"
    mxOcx.LineType = ("CircleLineType");

    mxOcx.DrawColor = 255;

    mxOcx.DrawCircle(400, 800, 70);

    //《---------------------------------------》
    //绘制一个带有宽度的圆
    mxOcx.AddLinetype("CircleLineType", "30,-5,7,-7");

    //设计当前线型为"CircleLineType"
    mxOcx.LineType = ("CircleLineType");

    mxOcx.LineWidth = 40;

    mxOcx.DrawColor = 255;

    mxOcx.DrawCircle(600, 800, 70);

    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();

    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制圆按钮,触发DrawCircle()事件,CAD控件视区将显示在js中设置好的圆。如下图所示:



绘制圆弧

在CAD设计时,需要绘制圆弧,用户可以在图面点圆弧起点,圆弧上的一点和圆弧的终点,这样就绘制出圆弧。


主要用到函数说明:


_DMxDrawX::DrawArc2


由圆弧上的三点绘制一个圆弧。详细说明如下:


参数说明

DOUBLE dStartPointX

开始点X坐标

DOUBLE dStartPointY

开始点Y坐标

DOUBLE dMidPointX

圆弧上的一点X坐标

DOUBLE dMidPointY

圆弧上的一点Y坐标

DOUBLE dEndPointX

结束点X坐标

DOUBLE dEndPointY

结束点Y坐标


js中实现代码说明:


function DrawArc() {
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //创建一个图层,名为"ArcLayer"
    mxOcx.AddLayer("ArcLayer");
    //设置当前图层为"ArcLayer"
    mxOcx.LayerName = ("ArcLayer");
    //------------------------------------------------------------------------------------------------------------
    //绘制一个实线黑色的圆弧
    mxOcx.DrawArc1(0, 1000, 100, 30, 200);
    //--------------------------------------------------------------------------------------------------------------
    //绘制一个虚线线的圆弧
    mxOcx.AddLinetype("ArcLineType", "30,-5,7,-7");
    //设计当前线型为"ArcLineType"
    mxOcx.LineType = "ArcLineType";
    mxOcx.DrawCADColor = 435322;
    mxOcx.DrawArc1(300, 1000, 100, 30, 200);
    //---------------------------------------------------------------------------------------------------------------
    //绘制一个有宽度的虚线线的圆弧
    mxOcx.LineWidth = 15;
    mxOcx.DrawCADColor = 6335;
    mxOcx.DrawArc1(600, 1000, 100, 30, 200);
    //-----------------------------------------------------------------------------------------------------------------
    //由圆弧上三个点绘制圆弧
    mxOcx.DrawArc2(800, 1000, 900, 1200, 1000, 900);
    //---------------------------------------------------------------------------------------------------------------
    //由圆弧上的开始点,结束度和凸度会圆弧
    mxOcx.LineType = "";
    mxOcx.LineWidth = 40;
    mxOcx.DrawCADColor = 65280;
    mxOcx.DrawArc3(1200, 1000, 1400, 1000, 0.6);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制圆弧按钮,在CAD控件视区绘制圆弧。如下图所示:



绘制椭圆

在CAD设计时,需要绘制椭圆,用户可以设置椭圆的基本属性。


主要用到函数说明:


_DMxDrawX::DrawEllipse


绘制椭圆。详细说明如下:


参数说明

DOUBLE dCenterX

椭圆的中心点X坐标

DOUBLE dCenterY

椭圆的中心点Y坐标

DOUBLE dMajorAxisX

椭圆的主轴向量X值

DOUBLE dMajorAxisY

椭圆的主轴向量Y值

DOUBLE dRadiusRatio

椭圆的副轴长度与主轴长度的比值


js中实现代码说明:


function  DrawEllipse()
{
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //创建一个图层,名为"LineLayer"
    mxOcx.AddLayer("LineLayer");
    //设置当前图层为"LineLayer"
    mxOcx.LayerName = "LineLayer";
    // 直接绘制一个椭圆
    mxOcx.DrawEllipse(0, 1400, 100, 0, 0.7);
    //------------------------------------------------------------------------------------------------------------
    //绘制一个倾斜的椭圆
    mxOcx.AddLinetype("MyEllipseType", "6,-10");
    //设计当前线型为"MyEllipseType"
    mxOcx.LineType = ("MyEllipseType");
    mxOcx.DrawCADColor = 16711680;
    mxOcx.DrawEllipse(200, 1400, 80, 30, 0.5);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();

}

效果展示:


用户可以通过点击绘制椭圆按钮,用户可以在CAD控件视区绘制椭圆。如下图所示:



绘制椭圆弧

在CAD设计时,需要绘制椭圆弧,用户可以设置椭圆弧基本属性。


主要用到函数说明:


_DMxDrawX::DrawEllipseArc


绘制椭圆弧。详细说明如下:


参数说明

DOUBLE dCenterX

椭圆的中心点X坐标

DOUBLE dCenterY

椭圆的中心点Y坐标

DOUBLE dMajorAxisX

椭圆的主轴向量X值

DOUBLE dMajorAxisY

椭圆的主轴向量Y值

DOUBLE dRadiusRatio

椭圆的副轴长度与主轴长度的比值

DOUBLE dStartAng

椭圆弧的开始角度

DOUBLE dEndAng

椭圆弧的结束角度


js中实现代码说明:


function DrawEllipseArc() {
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawCADColorIndex = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //创建一个图层,名为"EllipseArcLayer"
    mxOcx.AddLayer("EllipseArcLayer");
    //设置当前图层为"EllipseArcLayer"
    mxOcx.LayerName = "EllipseArcLayer";
    //绘制椭圆弧
    //参数一为椭圆的中心点X坐标,参数二为椭圆的中心点Y坐标
    //参数三为椭圆的主轴向量X值,参数四为椭圆的主轴向量Y值
    //参数五为椭圆的副轴长度与主轴长度的比值
    //参数六为椭圆弧的开始角度,参数七为椭圆弧的结束角度
    mxOcx.DrawEllipseArc(0, 1600, 80, 30, 0.4, 30, 200);
    //----------------------------------------------------------------------------------------------------------
    mxOcx.AddLinetype("MyEllipseArcType", "6,-10");
    //设计当前线型为"MyEllipseArcType"
    mxOcx.LineType = ("MyEllipseArcType");
    mxOcx.DrawCADColor = 16711680;
    mxOcx.DrawEllipseArc(200, 1600, -80, 30, 0.5, 60, 300);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制椭圆弧按钮,在CAD控件视区的任何位置绘制椭圆弧。如下图所示:



绘制文字

在CAD设计时,需要绘制文字,用户可以设置设置绘制文字的高度等属性。


主要用到函数说明:


_DMxDrawX::DrawText


绘制一个单行文字。详细说明如下:


参数说明

DOUBLE dPosX

文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop


_DMxDrawX::AddTextStyle1


向数据库中增加一个文字样式。详细说明如下:


参数说明

BSTR pszName

文字样式名称

BSTR pszFileName

shx文件名

BSTR pszBigFontFileName

big shx文件名

DOUBLE dXScale

文字宽度缩放比例


js中实现代码说明:


function DrawText()
{
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //创建一个图层,名为"TextLayer"
    mxOcx.AddLayer("TextLayer");
    //设置当前图层为"TextLayer"
    mxOcx.LayerName = "TextLayer";
    //绘制一个单行文字
    //参数一为文字的位置的X坐标 ;参数二为文字的位置的Y坐标 ;参数三为文字内容字符串
    //参数四为文字高度;参数五为文字的旋转角度
    //参数六为文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight
    //参数七文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop
    //-------------------------------------------------------------------------------------------------
    //写一个文字,0,1是左对齐.
    mxOcx.DrawColor = 65280;
    mxOcx.DrawText(0, 1900, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    //---------------------------------------------------------------------------------------------------
    //写一个文字,2,1是右下对齐.
    mxOcx.DrawColor = 4556677;
    mxOcx.DrawText(3000, 2100, "梦想绘图控件3.0 www.mxdraw.com", 100, -20, 2, 1);
    //--------------------------------------------------------------------------------------------------
    //按指定样式绘制文字
    mxOcx.AddTextStyle1("MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7);
    mxOcx.TextStyle = "MyTextStyle";
    mxOcx.DrawColor = 255;
    mxOcx.DrawText(0, 3000, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    //--------------------------------------------------------------------------------------------------
    //写一个TureType字体
    mxOcx.AddTextStyle2("MyTrueTypeStyle", "黑体", 0.7);
    mxOcx.TextStyle = "MyTrueTypeStyle";
    mxOcx.DrawText(0, 3150, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    mxOcx.ZoomAll();
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制文字按钮,CAD控件视区将显示在js中设置好的文字。如下图所示:



绘制多行文字

在CAD设计时,需要绘制多行文字,用户可以设置设置绘制文字的高度等属性。


主要用到函数说明:


_DMxDrawX::DrawMText


绘制一个多行文字。详细说明如下:


参数说明

DOUBLE dPosX

多行文字位置的X坐标

DOUBLE dPosY

多行文字位置的Y坐标

BSTR pszContents

多行文字的内容

DOUBLE dHeight

多行文字的高度

DOUBLE dWidth

多行文字的显示宽度

DOUBLE dRotation

多行文字的旋转角度

SHORT iAttachment

多行文字的对齐方式

可以取值

enum AttachmentPoint { kTopLeft = 1, kTopCenter = 2, kTopRight = 3, kMiddleLeft = 4, kMiddleCenter = 5, kMiddleRight = 6, kBottomLeft = 7, kBottomCenter = 8, kBottomRight = 9,


_DMxDrawX::AddTextStyle2


向数据库中增加一个TrueType文字样式。详细说明如下:


参数说明

BSTR pszName

文字样式名称

BSTR pszTrueTypeFontName

TrueType字体名

DOUBLE dXScale

文字宽度缩放比例


js中实现代码说明:


function DrawMText()
{
    //清空当前显示内容
    mxOcx.NewFile();
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //绘制多行文字
    //参数一为多行文字位置的X坐标  ;参数二为多行文字位置的Y坐标  ;参数三为多行文字的内容
    //参数四为多行文字的高度 ;参数五为多行文字的显示宽度
    //参数六为多行文字的旋转角度
    //参数七为多行文字的对齐方式
    mxOcx.DrawColor = 255;
    mxOcx.DrawMText( 100, 100,"cad绘图\\P梦想软件",15,500,0.0,7);
    mxOcx.DrawColor = 16711680;
    mxOcx.DrawMText(0,0,"\\A2;平方方法 :m{\\H0.3x;\\S 2^;}",15,100,0.0,7);
    //按指定样式绘制文字
    mxOcx.AddTextStyle1("MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7);
    mxOcx.TextStyle = "MyTextStyle";
    mxOcx.DrawColor = 65280;
    mxOcx.DrawMText(0, 50,"\\A2;平方方法 :m{\\H0.3x;\\S 2^;}",15,100,0.0,7);
    //--------------------------------------------------------------------------------------------------
    //写一个TureType字体
    mxOcx.AddTextStyle2("MyTrueTypeStyle", "黑体", 0.7);
    mxOcx.TextStyle = "MyTrueTypeStyle";
    mxOcx.DrawColor = 4556677;
    mxOcx.DrawMText(0,100,"\\A2;平方方法 :m{\\H0.3x;\\S 2^;}",15,100,0.0,7);
    mxOcx.ZoomAll();
    mxOcx.UpdateDisplay();

}


效果展示:


用户可以通过点击绘制多行文字按钮,将在js中设置好的多行文本插入到CAD控件视区。如下图所示:



插入背景图片

把图片作为背景图片可见但是不能编辑操作。


主要用到函数说明:


_DMxDrawX::DrawImageToBackground


绘光栅图到背景。详细说明如下:


参数说明

BSTR sFileName

光栅图文件.DWGBMPJPG文件路径

LONG lLeftUpX

栅图显示的在控件视区显示的左上角位置X,视区窗口坐标

LONG lLeftUpY

栅图显示的在控件视区显示的左上角位置Y,视区窗口坐标


js中实现代码说明:


function BackGroundImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    alert(sImageFile);
    // 绘图制一个图象标记对象
    //参数一为光栅图文件.DWGBMPJPG文件路径;参数二为栅图显示的在控件视区显示的左上角位置X,视区窗口坐标 ;
    // 参数三为栅图显示的在控件视区显示的左上角位置Y,视区窗口坐标 ;
    mxOcx.DrawImageToBackground(sImageFile,frstPt.x, frstPt.y );
}


效果展示:


通过点击插入背景图片按钮,触发BackGroundImage()事件,将在js中设置好的图片插入到CAD控件视区中,背景图片可见不可操作。如下图所示:



插入图片

在CAD设计绘图时,需要插入外部图片,可以设置图片的缩放比例、旋转角度、图片显示文件名等属性。


主要用到函数说明:


_DMxDrawX::DrawImageMark


绘图制一个图象标记对象。详细说明如下:


参数说明

DOUBLE dPosX

绘制位置,是图片的中心点X

DOUBLE dPosY

绘制位置,是图片的中心点y

DOUBLE dScale

缩放比例,如果输入负数时,表示图片随视区大小缩放,负数的决对值表示图片的高度,图片宽度自动计算

DOUBLE dAng

图片旋转角度

BSTR pszFileName

图片显示文件名

BSTR pszTwinkeImageFiles

闪烁时使用的ImageFile.,设置该文件后,调用MxDraw::TwinkeEnt后将交替闪烁显示。 可以同时设置多个闪烁文件,文件间用逗号隔开,比如: 1.jgp,2.jpg,3.jpg

VARIANT_BOOL isSaveData

图片数据,是否随图保存


js中实现代码说明:


function InsertImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    alert(sImageFile);
    // 绘图制一个图象标记对象
    //参数一为绘制位置,是图片的中心点X ;参数二为绘制位置,是图片的中心点Y;参数三为缩放比例;参数四为旋转角度;
    //参数五为图片显示文件名;参数六为闪烁文件设置;参数七为图片数据是否随图保存
    mxOcx.DrawImageMark(frstPt.x, frstPt.y, -100.0, 0.0, sImageFile, "", true);
}


效果展示:


用户可以通过点击插入图片按钮,将在js代码中设置的图片插入到CAD控件视区得任何位置。如下图所示:



绘制光栅图形

在CAD设计绘图时,绘制光栅图形,可以设置其的缩放比例、旋转角度等属性。


主要用到函数说明:


_DMxDrawX::DrawImage


绘制光栅图形。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

DOUBLE dScale

光栅图形的缩放比例

DOUBLE dAng

旋转角度

BSTR pszFilePath

光栅图的文字路径,支持http://开头的网络路径


js中实现代码说明:


function DrawImage() {
    // 新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取图片的插入中点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    // 控件程序在磁盘的文件路径
    var sImageFile = mxOcx.GetOcxAppPath() + "\\mxcad.jpg";
    // 绘图制一个图象标记对象
    //参数一插入点的X坐标;参数二插入点的Y坐标;参数三为光栅图形的缩放比例;参数四为旋转角度;
    //参数五为光栅图的文字路径,支持http://开头的网络路径;
    mxOcx.DrawImage(frstPt.x, frstPt.y, 0.0, 0.0, sImageFile);
    mxOcx.ZoomAll();
}


效果展示:


用户可以通过点击绘制光栅图形按钮,将在js代码中设置的光栅图形插入到CAD控件视区得任何位置,也可以调整其缩放比例。如下图所示:



指定区域绘制一个jpg文件

主要用到函数说明:


_DMxDrawX::DrawToJpg


把指定区域的内容绘制一个jpg文件中。详细说明如下:


参数说明

BSTR sJpgFilePath

Jpg文件名

DOUBLE dLbx

输出范围的左下角坐标X,文档坐标系统

DOUBLE dLby

输出范围的左下角坐标Y,文档坐标系统

DOUBLE dRtx

输出范围的右上角坐标X,文档坐标系统

DOUBLE dRty

输出范围的右上角坐标Y,文档坐标系统

iWidth

位图宽度方向的像素,是-1并iHeight不是-1,由高度和文档高宽算出,否则取系统默认值:1000

iHeight

位图高度方向的像素,是-1并iWidth不是-1, 由高度和文档高宽算出,否则取系统默认值:1000

pBkColor

位图的背影色,如果为NULL,取黑色为背景色


js中实现代码说明:


function UserSaveJpg() {
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");

    getPt.message = "点取范围第一点";

    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    //新创建IMxDrawUtility对象
    var utl = mxOcx.NewUtility();
    //与用户交互得一个矩形框  参数一矩形框一个对角点;参数二命令行提示
    var secondPt = utl.GetCorner(frstPt, "点取范围第二点");
    if (secondPt == null)
        return;
    mxOcx.DrawToJpg("c:\\mxcad.jpg", frstPt.x , frstPt.y,  secondPt.x, secondPt.y, 200, 200, 0);
    alert("图片已经保存");
}


效果展示:


用户可以通过点击指定区域绘制一个jpg文件按钮,选取用户需要的范围保存图片,成功后会弹出成功保存提示框。如下图所示:





视频(二)如下:

设置超链接

超链接(Hyperlink)可以看做是一个“热点”,它可以从当前Web页定义的位置跳转到其他位置。


设置对象动态提示事件回调函数。

document.getElementById("MxDrawXCtrl").ImpInputPointToolTipFun = DoInputPointToolTipFun;
//设置对象动态提示事件回调函数
function DoInputPointToolTipFun(ent) {
        var mxOcx = document.getElementById("MxDrawXCtrl");
    var sHyperlinks = ent.Hyperlinks;
    if(sHyperlinks.length != 0)
    {
        var sClassName = ent.ObjectName;

        var tip = "<b><ct=0x0000FF><al_c>"+sClassName+
            "</b><br><ct=0x00AA00><hr=100%></ct><br><a=\"link\">" + sHyperlinks + "</a>";
        //设置用户自定义事件的结果返回值
        mxOcx.SetEventRetString(tip);
    }
    ent = null;
    CollectGarbage();
}


设置超链接实体被点击事件回调函数。

document.getElementById("MxDrawXCtrl").ImpHyperlinkClickFun = DoHyperlinkClickFun;
function DoHyperlinkClickFun(ent, dX, dY) {
        var mxOcx = document.getElementById("MxDrawXCtrl");
    //打开一个网址连接
    mxOcx.GotoURL(ent.Hyperlinks);
    //设置自定义事件的返回值
    mxOcx.SetEventRet(1);
}


给选中实体设置超链接。


//新建一个COM组件对象
var selEnt = mxOcx.NewComObject("IMxDrawUiPrEntity");
selEnt.message = "选择要设置的对象";
if (selEnt.go() != 1)
    return;
//返回用户选择的实体
var ent = selEnt.Entity();
if (ent == null)
    return;
//设置超链接(用户可以设置所需链接)
ent.Hyperlinks = "www.cdtong.net";
//设置动态提示弹出时间,默认为1000.0毫秒
mxOcx.DynToolTipTime = 100;


效果展示:


用户可以通过点击设置超链接按钮,将在js代码中设置的网页链接设置到用户需要链接的实体上,当用户点击被设置超链接的实体时,网页将跳转到js中设置的网页去。如下图所示:



绘制块引用对象

主要用到函数说明:


_DMxDrawX::DrawBlockReference


绘制块引用对象。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

BSTR pszBlkName

图块名

DOUBLE dScale

图块缩放比例

DOUBLE dAng

图块的旋转角度


js中实现代码说明:


function DynInsert() {
    mxOcx.DrawColor = 0;
   //创建一个图层,名为"BlockLayer"
    mxOcx.AddLayer ("BlockLayer");
    //设置当前图层为"BlockLayer"
    mxOcx.LayerName = "BlockLayer";
    var sBlkName = "Tree";
    //用户需要出入图块的路径   控件程序在磁盘的文件路径
    var sBlkFile = mxOcx.GetOcxAppPath() + "\\Blk\\树.dwg";
    //向控件数据库中插入一个图块,不用它插入匿名块
    mxOcx.InsertBlock(sBlkFile, "Tree");
    //绘制块引用对象
    //参数一为插入点的X坐标;参数二为插入点的Y坐标;
    //参数三为图块名;参数四为图块缩放比例;参数五为图块的旋转角度
    mxOcx.DrawBlockReference(0, 3600, "Tree", 1, 0) ;
    mxOcx.ZoomAll();
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制块引用对象按钮,将在js代码中设置的图块插入到CAD控件视区。如下图所示:



绘mcdbsolid对象

主要用到函数说明:


_DMxDrawX::DrawSolid


绘McDbSolid对象。详细说明如下:


参数说明

DOUBLE dX1

第一个点X

DOUBLE dY1

第一个点Y

DOUBLE dX2

第二个点X

DOUBLE dY2

第二个点Y

DOUBLE dX3

第三个点X

DOUBLE dY3

第三个点Y

DOUBLE dX4

第四个点X

DOUBLE dY4

第四个点Y


js中实现代码说明:


function DrawSolid () {
    //绘McDbSolid对象
    mxOcx.AddLinetype( "MLineType1", "");
    mxOcx.LineType = "MLineType1";
    mxOcx.DrawColor = 255;
    mxOcx.DrawSolid(0, 50,30, 50,30, 40,0, 40);
    mxOcx.AddLinetype( "MLineType2", "");
    mxOcx.LineType = "MLineType2";
    mxOcx.DrawColor = 65280;
    mxOcx.DrawSolid(50, 60,30, 60,30, 80,50, 80);
    mxOcx.AddLinetype( "MLineType3", "");
    mxOcx.LineType = "MLineType3";
    mxOcx.DrawColor = 65535;
    mxOcx.DrawSolid(90, 20,35, 20,35, 40,90, 40);
    mxOcx.AddLinetype( "MLineType4", "");
    mxOcx.LineType = "MLineType4";
    mxOcx.DrawColor = 16711680;
    mxOcx.DrawSolid(150, 90,100, 90,100, 40,150, 40);
}


效果展示:


用户可以通过点击绘mcdbsolid对象按钮,在CAD控件视区显示在js中设置好的mcdbsolid对象。如下图所示:



绘制填充

填充是CAD图纸中不可或缺的对象,在机械设计行业,常常需要将零部件剖开,以表现其内部的细节,而这些被剖开的截面会用填充来表示;在工程设计行业,一些特殊的材料或地形,也会用填充来表示。


js中实现代码说明:


function DrawPathToHatch () {
    mxOcx.PathMoveTo (0, 30);
    //路径的一下个点
    mxOcx.PathLineTo (100, 50);
    //路径的一下个点
    mxOcx.PathLineTo (100, 30);
    //路径的一下个点
    mxOcx.PathLineTo(0, 30) ;
    mxOcx.AddLinetype( "MLineType1", "");
    mxOcx.LineType = "MLineType1";
    mxOcx.DrawColor = 255;
    mxOcx.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveTo (30, 70);
    //路径的一下个点
    mxOcx.PathLineTo (200, 70);
    //路径的一下个点
    mxOcx.PathLineTo (200, 120);
    //路径的一下个点
    mxOcx.PathLineTo(30, 70) ;
    mxOcx.AddLinetype( "MLineType2", "");
    mxOcx.LineType = "MLineType2";
    mxOcx.DrawColor = 65280;
    mxOcx.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveTo (110, 30);
    //路径的一下个点
    mxOcx.PathLineTo (150, 60);
    //路径的一下个点
    mxOcx.PathLineTo (150, 30);
    //路径的一下个点
    mxOcx.PathLineTo(110, 30) ;
    mxOcx.AddLinetype( "MLineType3", "");
    mxOcx.LineType = "MLineType3";
    mxOcx.DrawColor = 65535;
    mxOcx.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveTo (200, 30);
    //路径的一下个点
    mxOcx.PathLineTo (300, 30);
    //路径的一下个点
    mxOcx.PathLineTo (300, 60);
    //路径的一下个点
    mxOcx.PathLineTo(200, 30) ;
    mxOcx.AddLinetype( "MLineType4", "");
    mxOcx.LineType = "MLineType4";
    //设置颜色
    mxOcx.DrawColor = 16711680;
    // 把路径闭合
    mxOcx.DrawPathToHatch(1);
}


效果展示:


用户可以通过点击绘制填充按钮,在CAD控件视区显示在js设置好的填充图像。如下图所示:



实心圆弧填充

js中实现代码说明:


function DrawPathToHatch1() {
    //把路径的开始位置移动指定的点
    //参数一为点的X坐标 ,参数二为点的Y坐标,参数三为该点处开始宽度,对Polyline线的绘制有效
    //参数四为该点处结束宽度,对Polyline线的绘制有效
    //参数五为该点处的凸度,对Polyline线的绘制有效
    mxOcx.PathMoveToEx(0, 30, 0.3, 0.3, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 100, 30);
    //路径的一下个点
    mxOcx.PathLineTo(100, 90);
    //路径的一下个点
    mxOcx.PathLineTo(0, 30);
    //设置颜色
    mxOcx.AddLinetype( "MLineType1", "");
    mxOcx.LineType = "MLineType1";
    mxOcx.DrawColor = 255;
    // 把路径闭合
    mxOcx.DrawPathToHatch(1);
//-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveToEx(50, 120, 0.3, 0.3, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 150, 120);
    //路径的一下个点
    mxOcx.PathLineTo(150, 180);
    //路径的一下个点
    mxOcx.PathLineTo(50, 120);
    //设置颜色
    mxOcx.AddLinetype( "MLineType2", "");
    mxOcx.LineType = "MLineType2";
    mxOcx.DrawColor = 65280;
    // 把路径闭合
    mxOcx.DrawPathToHatch(1);
//-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveToEx(110, 50, 0.3, 0.3, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 200, 30);
    //路径的一下个点
    mxOcx.PathLineTo(200, 90);
    //路径的一下个点
    mxOcx.PathLineTo(110,50);
    //设置颜色
    mxOcx.AddLinetype( "MLineType3", "");
    mxOcx.LineType = "MLineType3";
    mxOcx.DrawColor = 65535;
    // 把路径闭合
    mxOcx.DrawPathToHatch(1);
//-----------------------------------------------------------------------------------------------
    mxOcx.PathMoveToEx(250, 30, 0.3, 0.3, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 300, 30);
    //路径的一下个点
    mxOcx.PathLineTo(300, 90);
    //路径的一下个点
    mxOcx.PathLineTo(250, 30);
    //设置颜色
    mxOcx.AddLinetype( "MLineType4", "");
    mxOcx.LineType = "MLineType4";
    mxOcx.DrawColor = 16711680;
    // 把路径闭合
    mxOcx.DrawPathToHatch(1);

}


效果展示:


用户可以通过点击绘制实心圆弧填充按钮,在CAD控件视区显示在js设置好的填充图像。如下图所示:



图案填充

绘制工程图,常常需要将某种图案填充到某一区域,例如剖面线的绘制。MxCAD提供了丰富的填充图案,可以利用这些图案进行快速填充。


js中实现代码说明:


function DrawPathToHatch2() {
    //绘制一个有图案的填充
    //angle, x-origin,y-origin, delta-x,delta-y,dash-1,dash-2, …
    //45 = angle 是图案线角度.
    //0 = x-origin 是第一个填充线经过的点位置X坐标
    //0 = y-origin 是第一个填充线经过的点位置Y坐标
    //0 = delta-x   是下一个填充线相对前一个线的X方向偏移
    //0.125 = delta-y   是下一个填充线相对前一个线的Y方向偏移
    mxOcx.AddPatternDefinition("MyHatchPattern1", "((45, 0,0, 0,0.125))");
    //把路径变成一个填充对象
    mxOcx.PatternDefinition = "MyHatchPattern1";
    //把路径的开始位置移动指定的点
    //参数一为点的X坐标 ,参数二为点的Y坐标,参数三为该点处开始宽度,对Polyline线的绘制有效
    //参数四为该点处结束宽度,对Polyline线的绘制有效
    //参数五为该点处的凸度,对Polyline线的绘制有效
    mxOcx.PathMoveToEx(0, 30, 0.3, 0.3, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 100, 30);
    //路径的一下个点
    mxOcx.PathLineTo(100, 60);
    //路径的一下个点
    mxOcx.PathLineTo(0, 30);
    //把路径变成一个填充,80,是填充图案的缩放比例.
    mxOcx.DrawPathToHatch(100);
    //----------------------------------------------------------------
    //绘制图案填充2
    mxOcx.AddPatternDefinition("MyHatchPattern2", "((0,0,0,0,8)(90,0,0,8,8,8,-8))");
    //把路径变成一个填充对象
    mxOcx.PatternDefinition = "MyHatchPattern2";
    //把路径的开始位置移动指定的点
    //参数一为点的X坐标 ,参数二为点的Y坐标,参数三为该点处开始宽度,对Polyline线的绘制有效
    //参数四为该点处结束宽度,对Polyline线的绘制有效
    //参数五为该点处的凸度,对Polyline线的绘制有效
    mxOcx.PathMoveToEx(100, 30, 0, 0, 0.3) ;
    //路径的一下个点
    mxOcx.PathLineTo( 200, 30);
    //路径的一下个点
    mxOcx.PathLineTo(200, 60);
    //路径的一下个点
    mxOcx.PathLineTo(100, 30);
    //把路径变成一个填充,80,是填充图案的缩放比例.
    mxOcx.DrawPathToHatch(1);
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制图案填充按钮,在CAD控件视区将显示在js中设置的图案填充。如下图所示:



固定批注

js中实现代码说明:


自定义实体绘制函数

document.getElementById("MxDrawXCtrl").ImpExplodeFun = ExplodeFun;


function ExplodeFun(pCustomEntity, pWorldDraw) {
	var mxOcx = document.all.item("MxDrawXCtrl");
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity2") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var txt = pCustomEntity.GetString("Text");
        var textH = pCustomEntity.GetDouble("TextHeight");
        var edgeNum = pCustomEntity.GetLong("EdgeNumber");
        var shapRadius = pCustomEntity.GetDouble("ShapRadius");
        var isCircle = pCustomEntity.GetLong("isCircle");
        // 创建一个批注对象.
        var comment = mxOcx.NewEntity("IMxDrawComment");
        //标注文字
        comment.Text = txt;
        //标注文字高度
        comment.TextHeight = textH;
        //标注位置提示多边形的边数. 小于2不绘制,=2绘制圆,大于2绘制多边形
        comment.EdgeNumber = edgeNum;
        //标注位置提示多边形的半径
        comment.ShapRadius = shapRadius;
        //标注基点
        comment.basePoint = ept;
        //标注位置点
        comment.Position = dimpt;
        // 设置文字样式
        pWorldDraw.TextStyle = "MyCommentFont";
        // 动态绘制.
        pWorldDraw.DrawEntity(comment);

        if (isCircle) {
            var dR = stp.DistanceTo(ept) * 0.5;
            var vec = stp.SumVector(ept);
            vec.Mult(0.5);
            ept.Add(vec);
            //绘制一个圆
            //参数一为圆的中心X值 ,参数二为圆的中心Y值,
            //参数三为半径
            pWorldDraw.DrawCircle(ept.x, ept.y, dR);
        }
        // 绘制矩形框.
        else {
            //绘制一个直线
            //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
            pWorldDraw.DrawLine(stp.x, stp.y, stp.x, ept.y);
            pWorldDraw.DrawLine(stp.x, ept.y, ept.x, ept.y);
            pWorldDraw.DrawLine(ept.x, ept.y, ept.x, stp.y);
            pWorldDraw.DrawLine(ept.x, stp.y, stp.x, stp.y);
        }
        mxOcx.SetEventRet(1);
    }
}


返回自定义实体夹点


function GetGripPointsFun(pCustomEntity) {
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var ret = mxOcx.NewResbuf();
        ret.AddPoint(stp);
        ret.AddPoint(ept);
        ret.AddPoint(dimpt);
        mxOcx.SetEventRetEx(ret);
    }
}


移动自定义实体夹点


function MoveGripPointsFun(pCustomEntity, lGridIndex, dOffsetX, dOffsetY) {

    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        if (lGridIndex == 0) {
            stp.x = stp.x + dOffsetX;
            stp.y = stp.y + dOffsetY;
            pCustomEntity.SetPoint("First", stp);
        }
        else if (lGridIndex == 1)
        {
            ept.x = ept.x + dOffsetX;
            ept.y = ept.y + dOffsetY;
            pCustomEntity.SetPoint("BasePoint", ept);
        }
        else
        {
            dimpt.x = dimpt.x + dOffsetX;
            dimpt.y = dimpt.y + dOffsetY;
            pCustomEntity.SetPoint("DimPoint", dimpt);
        }
        mxOcx.SetEventRet(1);
    }
}


固定参数绘批注


function DoCommentFix() {
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text = "固定参数绘批注";
    comment.TextHeight = 10;
    var basepos = mxOcx.NewPoint();
    basepos.x = 0;
    basepos.y = 10;
    var pos = mxOcx.NewPoint();
    pos.x = 20;
    pos.y = 30;
    //基点
    comment.BasePoint = basepos;
    //位置
    comment.Position = pos;
    var comobj = mxOcx.ObjectIdToObject( mxOcx.DrawEntity(comment) );
    comobj.TextStyle = "MyCommentFont";
    mxOcx.ZoomAll();
}


效果展示:

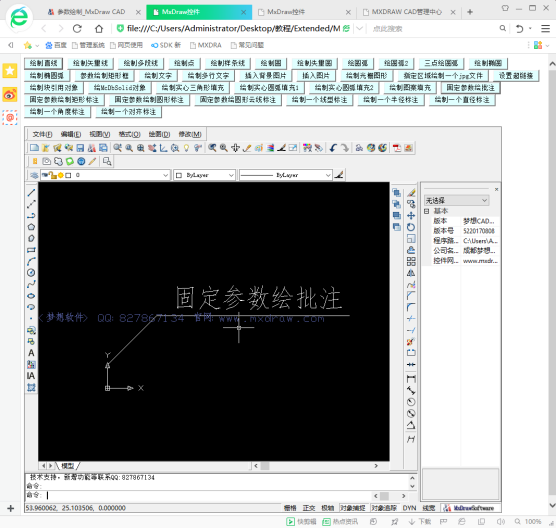

通过点击固定参数绘批注按钮,触发DoCommentFix()事件,CAD控件视区将显示在js中设置好的固定参数批注。如下图所示:



固定矩形标注

js中实现代码说明:


function DoFixRectComment()
{
    mxOcx.NewFile();
    var ent = mxOcx.DrawCustomEntity("TestMxCustomEntity2", "");
    var basept = mxOcx.NewPoint();
    basept.x = 100;
    basept.y = 100;
    ent.SetPoint("BasePoint", basept);
    ent.SetString("Text", "固定矩形标注");
    ent.SetDouble("TextHeight", 100);
    ent.SetLong("EdgeNumber", 2);
    ent.SetDouble("ShapRadius", 1);
    var dimpt = mxOcx.NewPoint();
    dimpt.x = 200;
    dimpt.y = 200;
    ent.SetPoint("DimPoint", dimpt);
    var frstPt = mxOcx.NewPoint();
    frstPt.x = 0;
    frstPt.y = 0;
    ent.SetPoint("First", frstPt);
    ent.TextStyle = "MyCommentFont";
}


效果展示:


通过点击绘制矩形标注按钮,触发DoFixRectComment()事件,CAD控件视区将显示在js中设置好的矩形标注。如下图所示:



固定圆形标注

js中实现代码说明:


function DoFixCircleComment()
{
			  //清空当前显示内容
    mxOcx.NewFile();
    var ent = mxOcx.DrawCustomEntity("TestMxCustomEntity2", "");
    var basept = mxOcx.NewPoint();
    basept.x = 100;
    basept.y = 100;
    ent.SetPoint("BasePoint", basept);
    ent.SetString("Text", "固定参数绘制圆形标注");
    ent.SetDouble("TextHeight", 100);
    //标注位置提示多边形的边数. 小于2不绘制,=2绘制圆,大于2绘制多边形
    ent.SetLong("EdgeNumber", 2);
    ent.SetDouble("ShapRadius", 1);
    var dimpt = mxOcx.NewPoint();
    dimpt.x = 200;
    dimpt.y = 200;
    ent.SetPoint("DimPoint", dimpt);
    var frstPt = mxOcx.NewPoint();
    frstPt.x = 0;
    frstPt.y = 0;
    ent.SetPoint("First", frstPt);
    ent.TextStyle = "MyCommentFont";
    ent.SetLong("isCircle", 1);
}


效果展示:


通过点击绘制圆形标注按钮,触发DoFixCircleComment()事件,CAD控件视区将显示在js中设置好的圆形标注。如下图所示:



圆形云线标注

js中实现代码说明:


function DoCloudCircleCommentFix() {
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text = "固定参数绘圆形云线标注";
    comment.TextHeight = 50;
    var frstPt = mxOcx.NewPoint();
    frstPt.x = -200;
    frstPt.y = -200;
    var basepos = mxOcx.NewPoint();
    basepos.x = 0;
    basepos.y = 10;
    var pos = mxOcx.NewPoint();
    pos.x = 200;
    pos.y = 300;
    //基点
    comment.BasePoint = basepos;
    //位置
    comment.Position = pos;
    //标注位置提示多边形的半径
    comment.ShapRadius = 50;
    //标注框类型
    comment.BoundingBoxType = 5;
    //标注箭头类型
    comment.ArrowType = 2;
    var points = mxOcx.NewComObject("IMxDrawPoints");
    points.Add2(frstPt);
    points.Add2(basepos);
    //标注框坐标数据
    comment.Bounding = points;
    var comobj = mxOcx.ObjectIdToObject(mxOcx.DrawEntity(comment));
    comobj.TextStyle = "MyCommentFont";
    mxOcx.ZoomAll();
}


效果展示:

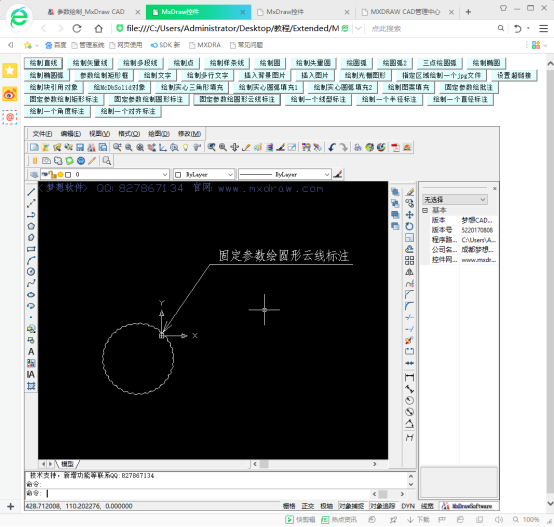

通过点击绘制圆形云线标注按钮,触发DoCloudCircleCommentFix()事件,CAD控件视区将显示在js中设置好的圆形云线标注。如下图所示:



线型标注

主要用到函数说明:


_DMxDrawX::DrawDimRotated


绘制一个线型标注。详细说明如下:


参数说明

DOUBLE dExtLine1PointX

输入第一条界线的起始点X值

DOUBLE dExtLine1PointY

输入第一条界线的起始点Y值

DOUBLE dExtLine2PointX

输入第二条界线的起始点X值

DOUBLE dExtLine2PointY

输入第二条界线的起始点Y值

DOUBLE dDimLineLocationX

输入标注线自身上的点X值

DOUBLE dDimLineLocationY

输入标注线自身上的点Y值

DOUBLE dRotationAngle

输入标注的旋转角


js中实现代码说明:


function DrawDimRotated (){
    mxOcx.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    mxOcx.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //绘制一个线型标注,参数一为输入第一条界线的起始点X值,参数二为输入第一条界线的起始点Y值
    //  参数三为输入第二条界线的起始点X值,参数四为输入第二条界线的起始点Y值
    //  参数五为输入标注线自身上的点X值,参数六为输入标注线自身上的点Y值
    //  参数七为输入标注的旋转角
    mxOcx.DrawDimRotated(0, 70, 50, 70, 25, 71, 0);
    mxOcx.DrawDimRotated(0, 72, 0, 74, 15, 73, 0.771);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制线型标注按钮,触发DrawDimRotated()事件,CAD控件视区将显示在js中设置好的线型标注。如下图所示:



半径标注

主要用到函数说明:


_DMxDrawX::DrawDimRadial


绘制一个半径标注。详细说明如下:


参数说明

DOUBLE dCenterX

被标注的曲线的中点X值

DOUBLE dCenterY

被标注的曲线的中点Y值

DOUBLE dChordPointX

被标注的曲线上的点X值

DOUBLE dChordPointY

被标注的曲线上的点Y值

DOUBLE dLeaderLength

输入箭头长度


js中实现代码说明:


function DrawDimRadial(){
    mxOcx.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    mxOcx.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //绘制一个半径标注
    //参数一为被标注的曲线的中点X值 ,参数二为被标注的曲线的中点Y值
    //参数三为被标注的曲线上的点X值,参数四为被标注的曲线上的点Y值
    //参数五为输入箭头长度
    mxOcx.DrawDimRadial (50, 660, 50, 650, 0);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制半径标注按钮,触发DrawDimRadial()事件,CAD控件视区将显示在js中设置好的半径标注。如下图所示:



直径标注

主要用到函数说明:


_DMxDrawX::DrawDimDiametric


绘制一个直径标注。详细说明如下:


参数说明

DOUBLE dChordPointX

在被标注的曲线上的第一个点X值

DOUBLE dChordPointY

在被标注的曲线上的第一个点Y值

DOUBLE dFarChordPointX

在被标注的曲线上的第二个点X值,这个点与chordPoint直径相对

DOUBLE dFarChordPointY

在被标注的曲线上的第二个点Y值,这个点与chordPoint直径相对

DOUBLE dLeaderLength

输入箭头长度


js中实现代码说明:


function DrawDimDiametric(){
    mxOcx.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    mxOcx.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //绘制一个直径标注
    //参数一为在被标注的曲线上的第一个点X值 ,参数二为在被标注的曲线上的第一个点Y值
    //参数三为在被标注的曲线上的第二个点X值,这个点与chordPoint直径相对
    //参数四为在被标注的曲线上的第二个点Y值,这个点与chordPoint直径相对
    //参数五为输入箭头长度
    mxOcx.DrawDimDiametric (50, 570, 60, 600, 100);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制直径标注按钮,触发DrawDimDiametric()事件,CAD控件视区将显示在js中设置好的直径标注。如下图所示:



角度标注

主要用到函数说明:


_DMxDrawX::DrawDimAngular


绘制一个角度标注。详细说明如下:


参数 说明

DOUBLE dAngleVertexX

角度标注的顶点的X值

DOUBLE dAngleVertexY

角度标注的顶点的Y值

DOUBLE dFirstEndPointX

角度标注第一个参考线上的点X值

DOUBLE dFirstEndPointY

角度标注第一个参考线上的点Y值

DOUBLE dSecondEndPointX

角度标注第二个参考线上的点X值

DOUBLE dSecondEndPointY

角度标注第二个参考线上的点Y值

DOUBLE dTextPointX

文字位置点X值

DOUBLE dTextPointY

文字位置点Y值


js中实现代码说明:


function DrawDimAngular(){
    mxOcx.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    mxOcx.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //绘制一个角度标注
    //参数一为角度标注的顶点的X值,参数二为角度标注的顶点的Y值
    //参数三为角度标注第一个参考线上的点X值,参数四为角度标注第一个参考线上的点Y值
    //参数五为角度标注第二个参考线上的点X值
    //参数六为角度标注第二个参考线上的点Y值
    //参数七为文字位置点X值,参数八为文字位置点Y值
    mxOcx.DrawDimAngular(500, 5000, 0, 5500, 1000, 5500, 500, 5500);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制角度标注按钮,触发DrawDimAngular()事件,CAD控件视区将显示在js中设置好的角度标注。如下图所示:



对齐标注

主要用到函数说明:


_DMxDrawX::DrawDimAligned


绘制一个对齐标注。详细说明如下:


参数 说明

DOUBLE dExtLine1PointX

第一条界线开始点X值

DOUBLE dExtLine1PointY

第一条界线开始点Y值

DOUBLE dExtLine2PointX

第二条界线开始点X值

DOUBLE dExtLine2PointY

第二条界线开始点Y值

DOUBLE dTextPositionX

标注使用的指定标注线位置的定义点X值

DOUBLE dTextPositionY

标注使用的指定标注线位置的定义点Y值


js中实现代码说明:


function DrawDimAligned(){
    mxOcx.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    mxOcx.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    mxOcx.DrawColor = 0;
    //把线型改成实线
    mxOcx.LineType = "";
    //设置线宽 4
    mxOcx.LineWidth = 0;
    //绘制一个对齐标注
    //参数一为第一条界线开始点X值,参数二为 第一条界线开始点Y值
    //参数三为第二条界线开始点X值
    //参数四为第二条界线开始点Y值
    //参数五为标注使用的指定标注线位置的定义点X值
    //参数六为标注使用的指定标注线位置的定义点Y值
    mxOcx.DrawDimAligned(0, 40, 3, 45, 15, 46);
    //把所有的实体都放到当前显示视区
    mxOcx.ZoomAll();
    //更新视区显示
    mxOcx.UpdateDisplay();
}


效果展示:


通过点击绘制对齐标注按钮,触发DrawDimAligned()事件,CAD控件视区将显示在js中设置好的对齐标注。如下图所示:



绘制二维码

js中实现代码说明:


   mxOcx.NewFile();
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入二维码文本", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取插入点";
    if (getPt.go() != 1) {
        return;
    }
    var pos = getPt.value();
    if (pos == null)
        return;

    var qrCode = mxOcx.NewEntity("IMxDrawQrCode");
    qrCode.Text = txt;
    qrCode.Center = pos;
    mxOcx.DrawEntity(qrCode);


效果展示:


用户可以通过点击绘制二维码按钮,获取需要绘制二维码文字输入框。如下图所示:




绘制结果如下图所示:



绘制标记

主要用到函数说明:


MxDraw::GetCursorPickRect


返回拾取矩形框的宽度,默认值为6。详细说明如下:


参数说明

IN MXDRAWOCXHANDLE hOcx

控件窗口句柄

OUT int& iWidth

返回光标拾取框的大小,光标拾取框是个矩形框,宽度等于高度


_DMxDrawX::ViewLongToDocCoord


视区长度到文档长度变换。详细说明如下:


参数说明

DOUBLE dLong

视区长度


_DMxDrawX::DrawVectorLine


绘制矢量线。详细说明如下:


参数说明

DOUBLE dX1

开始点X值

DOUBLE dY1

开始点Y值

DOUBLE dX2

结束点X值

DOUBLE dY2

结束点Y值

LONG lColor

颜色


_DMxDrawX::DrawVectorCircle


绘制矢量圆。详细说明如下:


参数说明

DOUBLE dCenX

失量圆中心点X,文档坐标

DOUBLE dCenY

失量圆中心点Y,文档坐标

DOUBLE dR

失量圆半径,,文档坐标

LONG lColor

颜色


js中代码实现说明:


//循环
while(true)
{
    //新建一个COM组件对象 参数为COM组件类名
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取绘制点";
    if(getPt.go() != 1)
    {
        return;
    }
    var frstPt = getPt.value();
    if(frstPt == null)
        return;
    //返回拾取矩形框的宽度,默认值为6
    var dLen = mxOcx.GetCursorPickRect();
    //视区长度到文档长度变换
    dLen = mxOcx.ViewLongToDocCoord(dLen);
    dLen *= 3.0;
    //绘制失量线
    //参数一为开始点X值;参数二为开始点Y值;参数三为结束点X值;参数四为结束点Y值;参数五为颜色

    mxOcx.DrawVectorLine(frstPt.x - dLen,frstPt.y - dLen,
        frstPt.x + dLen,frstPt.y + dLen,
        255
    );
    mxOcx.DrawVectorLine(frstPt.x - dLen,frstPt.y + dLen,
        frstPt.x + dLen,frstPt.y - dLen,
        255
    );
    //绘制失量圆
    //参数一为失量圆中心点X,文档坐标 ;参数二为失量圆中心点Y,文档坐标;参数三为失量圆半径,文档坐标;参数四为颜色
    mxOcx.DrawVectorCircle(frstPt.x,frstPt.y,
        dLen * 0.5, 65280);
    //更新当前控件的显示
    mxOcx.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制标记按钮,可以在CAD控件视区的任何位置绘制标记。如下图所示:
